オーシャンオプティクス外部インタフェースアダプタ HR4-BREAKOUT

カタログ/技術資料

オーシャンオプティクス社のHR4-BREAKOUTは、HR2000+、HR4000、USB2000+、USB4000、QE65 Pro分光器が持つ多様な機能を容易にアクセスできるよう、30ピンポートから複数の標準コネクタやヘッダーに信号を分配するパッシブなモジュールです。

アダプタには、分光器と接続するための30ピンのHR4000-CBL-BBリボンケーブルが付属しています。

分光器に下記のようなマルチインタフェースを提供します。
・外部トリガ
・GPIO
・RS-232インタフェース
・光源
・アナログ Input/Output

HR4-BREAKOUTはマルチインタフェースに加えて、ボードそのものにプロトタイプのカスタム回路を組めるような、ニュートラルブレッドボードパターンを回路ボードのベースとしています。HR4-BREAKOUTの電源は分光器がパソコンとUSB接続されている場合は分光器から供給され、シリアル接続の場合は別途5V電源が必要になります。カスタム回路をHR4-BREAKOUTに配線している場合は別途USB-CBL-PS電源を購入する必要があります。

HR4-BREAKOUTは下記分光器と使用可能です。
・HR2000+ ハイスピード・高分解能分光器
・HR4000分光器(シリアル番号がHR4Bからのもの)
・QE65 Pro 科学グレード分光器
・USB2000+分光器(USB-ADP-BBアダプタが必要)
・USB4000分光器(USB-ADP-BBアダプタが必要)

詳細

HR4-BREAKOUTコネクタ部分の拡大写真

HR4-BREAKOUTコネクタ部分の拡大写真

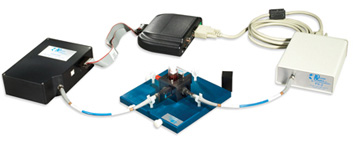

HR4000分光器とHR4-BREAKOUTの接続例

HR4000分光器とHR4-BREAKOUTの接続例
