オーシャンフォトニクス紫外LED測定用積分球システム OP-RADIANT-UV

カタログ/技術資料

測定内容

測定内容から探す

    紫外域測定

分野

分野から探す

    LED・照明装置, 紫外域

紫外LED測定用積分球システム OP-RADIANT-UVシリーズは、紫外LED測定に最適な、積分球を使用した分光測定システムです。近年需要の高まっている紫外LEDの放射束スペクトル(W/nm)、全放射束(W)、ピーク波長や半値全幅(FWHM)等の測定を高精度・簡便に測定します。

専用ソフトウェアはお客様のご用途に合わせカスタムが可能です。サンプルの選別や判定などの追加機能をご検討の際は是非ご相談下さい。

特長

・サンプルサイズに合わせ積分球サイズをご選択
・高速・簡便に紫外LEDの分光測定が可能 (測定波長範囲200~400 nm)
・放射束スペクトル(W/nm)・全放射束(W)の測定
・ピーク波長・中心波長・半値全幅の測定
・ダイナミックレンジ拡張用減衰フィルタにより幅広い測定レンジを実現
・標準ランプを使用してのユーザー側でのシステム校正
・電子冷却式裏面入射型分光器による高い精度・再現性による測定
・幅広い測定ダイナミックレンジ(サンプルの明るさに合わせ積分時間を設定可能
・カスタム対応可能なソフトウェア(オプション)
・電源制御・判定機能等、ご要望のソフトウエア機能の特注対応(オプション)

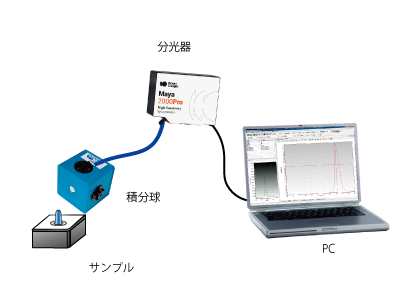

一般的な測定システム構成

一般的な測定システム構成

※ PCとサンプル点灯用電源はオプションです。

  • 2インチ積分球一式(ラブスフェア社製、スペクトラロン、サンプルポート径0.5インチ)
  • 減衰フィルタ(1/100)
  • フィルタホルダ
  • NIST準拠重水素標準ランプ(専用電源付属)
  • 電子冷却式裏面入射型分光器(オーシャンオプティクス社製QE65 Pro)
  • 耐UV用光ファイバ
  • 光学ベンチ一式(積分球、標準ランプ固定用治具含む)
  • 簡易暗室(サイズはご相談下さい。)
  • 専用ソフトウェア

スペクトラロン製積分球

スペクトラロン製積分球 スペクトラロン反射特性

スペクトラロン反射特性

  • 波長レンジ:250 - 2500 nm (反射率は下がりますが250 nm以下も使用可能です。)
  • 反射率:>99%
  • サイズ:直径2インチ(標準)、~5.3インチ
  • サンプルポート径:0.5インチ(標準の2インチ積分球使用時)
  • 耐熱温度:350℃

超高感度ファイバマルチチャンネル分光器 QE65 Pro

QE65 Pro
  • 受光素子:1024 x 58 pixel(24.6 μm角)
  • 測定波長範囲:200 - 400 nm(生スペクトル200 - 570 nm)
  • 波長分解能:3.39 nm(参考値)
  • 光コネクタ:SMA 905
  • S/N比:1000:1(full signal時)
  • 積算時間:8 msec. ~ 15 min.
  • A/D分解能:16 bit
  • PCインタフェース:USB2.0

OP-RADIANT-UVソフトウェア

  • 放射束スペクトル(W/nm)
  • 全放射束(W)
  • 全光束(Lumen)*
  • 色度(xy, uv)*
  • 相関色温度(K)*
  • 演色評価数(Ra, R1〜R15)*
  • 色純度*
  • ドミナント波長*
  • ピーク波長
  • 中心波長
  • 半値全幅(FWHM)
  • 任意指定時間と時間間隔における経時変化測定
  • フィルタ補正機能付
  • サンプル点灯用電源制御(オプション)
  • * サンプルの判定・選別などソフトウェアの特注も承っております。ご相談ください。
