オーシャンフォトニクス量子効率測定システム OP-QUANTUM

カタログ/技術資料

測定内容

測定内容から探す

    蛍光測定, 量子効率測定

分野

分野から探す

    LED・照明装置, 分析・検査

OP-QUANTUMは当社が開発した量子効率測定システムで積分球、マルチチャンネル分光器、NIST準拠校正光源、LED励起光源、光ファイバおよび量子効率測定ソフトウェア(PC付属)から構成されています。積分球を採用しているため、サンプルからの蛍光発光を全て取り込んで測定可能です。またNIST準拠校正光源が標準で付属しますので、システムを任意で感度校正でき、更にサンプル毎の自己吸収補正も行うことができます。

特長

・積分球の採用により、サンプルからの蛍光発光を全て計測可能
・NIST準拠校正光源でシステムを任意に感度校正
・サンプル自身の吸収補正が可能
・高感度・高S/Nの測定が可能
・高出力高安定LED光源で励起
・2次励起による発光を除去
・設置場所を選ばないコンパクトなシステム

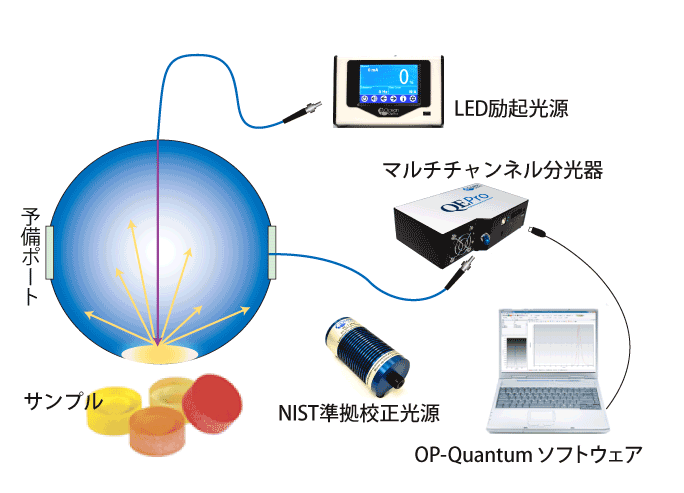

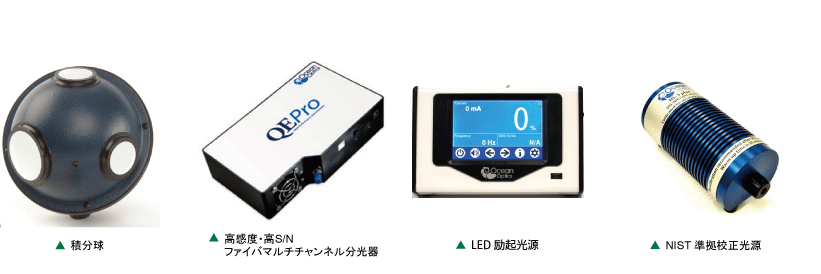

基本構成

  • 積分球(スペクトラロン)
  • NIST準拠校正光源
  • 光ファイバ
  • 高感度・高S/Nファイバマルチチャンネル分光器
  • LED励起光源及び励起光源用アダプタ

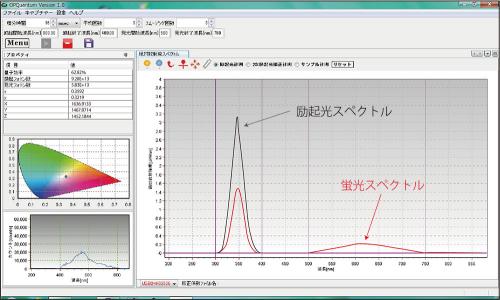

  • 量子効率測定ソフトウェア(PC付属)

測定項目

  • 励起光スペクトル・蛍光スペクトル
  • 量子効率
  • 色度座標(x、y)
  • 3刺激値(X、Y、Z)
  • * ソフトウェアのカスタマイズも承っております。

仕様

システムの測定波長範囲
350nm~950nm
※測定波長範囲はご相談ください
積分球(スペクトラロン)
反射率99%(350nm~950nm)
内径84mm
サンプルポートサイズ38mm
高感度・高S/Nマルチチャンネル分光器
波長範囲350nm~950nm
波長分解能1.46nm~6.52nm
S/N比1000: 1(full signal時)
A/D分解能18bit
※近赤外用の分光器も用意しています。
NIST準拠校正光源
波長域350nm~950nm
LED励起光源
ピーク波長385nm~627nm
半値幅<35nm
最大電流値>750μm
※上記以外のシステムの測定範
  • * 上記以外のシステムの測定範囲、積分球サイズ、校正光源の波長域及び波長分解能、励起光源等をご検討の際には是非ご相談下さい。

オプション

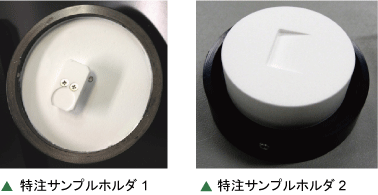

  • サンプルホルダ(粉体、薄膜、液体用)
  • サンプルの温度制御
  • 電流励起による量子効率測定
  • ユーザー所有の励起光源用アダプタ
  • 紫外測定(250nm~800nm)
  • 近赤外測定(900~2400nm)
