オーシャンフォトニクス中型配光測定システム OP-GONIO-VIS-SR500

測定内容

測定内容から探す

    色測定, 配光測定

分野

分野から探す

    LED・照明装置

中型配光測定システムOP-GONIO-VIS-SR500はLED素子等のサイズの小さなものから、口金E26サイズの電球型まで幅広いサイズのサンプルに対応した中型の配光測定システムです。サンプルを水平方向(φ)と鉛直方向(θ)の2軸制御を行い、自動かつ簡易的にサンプルの配光測定を行う事が可能です。また、検出器には高感度の電子冷却式裏面入射型分光器を採用しているので、配光分布だけではなく分光放射照度スペクトル、全光束、色測定まで行う事ができます。

お客様の測定内容やサンプルサイズに合わせ、測定距離の変更やソフトウェアの特注カスタムも承ります。標準的なシステムでご用途に合わなければ、是非ご相談ください。

特長

・LED素子から電球サイズまで幅広いサンプルに対応
・幅広い測定波長範囲:350~1000nm(紫外域230nm~にも対応可能)
・電子冷却式裏面入射型分光器による高い安定性・再現性による測定
・サンプル回転式の為コンパクトな設置スペースを実現
・ソフトウェアから専用サンプル点灯用電源を自動制御
・ユーザーサンプルに合わせたサンプルホルダの特注対応
・サンプル温度制御用モジュールをご用意(オプション)
・カスタム対応可能なソフトウェア(オプション)
・サンプル設置位置確認用カメラ(オプション)

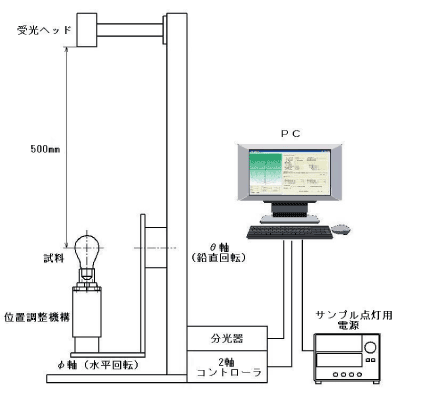

一般的な測定システム構成

  • 配光測定システム機構部
  • 電子冷却式裏面入射型分光器一式
  • 分光器感度校正用校正光源
  • サンプル点灯用電源: サンプルに合わせて直流電源もしくは交流電源を選択可能
  • サンプルホルダ一式: 標準で砲弾型LED・電球型LED(E26)ホルダ付属
  • 簡易暗室(サイズはご相談ください。)
  • 専用ソフトウェア(PC込み)

*上記仕様は一般的な構成です。ご要望に合わせてシステムアップが可能です。

一般的な測定システム構成

システム仕様

測定距離 500mm
回転機構 水平角(φ) 回転範囲 +/-180°
測定ピッチ1、5、10、15、30、45、90°
角度精度<+/-0.1°
鉛直角 (θ) 回転範囲 +/-160°(メカ角 +/-180°)
測定ピッチ1、5、10°
角度精度<+/-0.1°
位置調整機構 手動XYZαβ、レーザポインタ
測定波長範囲 350~1000nm
波長分解能(FWHM) 2.5nm(参考値)
サンプルサイズ 発光長最大≦100mm

*上記以外の仕様も特注として対応が可能です。ぜひご相談ください。

測定項目

  • 分光配光測定(光度)
  • 光度表
  • 全光束
  • 配光分布グラフ
  • 水平面照度分布図
  • 直射水平面照度図
  • 角度固定での分光測定
    *規定位置における測定項目
    分光放射照度スペクトル(μw/cm^2/nm)、照度(Lux)色度図、色度座標(x,y)(u,v)、⊿uv、相関色温度(K)演色評価数(Ra、R1~R15)、色純度、ドミナント波長、ピーク波長、中心波長、重心波長、半値全幅(FWHM)
  • サンプル点灯電圧・電流・電力
  • 発光効率
サンプル設置位置確認用カメラ(オプション)

▲ サンプル設置位置確認用カメラ(オプション)

*画像をクリックで拡大表示します。

▲ソフトウェアメイン画面


▲水平面照度分布図画面


▲直射水平面照度図画面
