オーシャンフォトニクス大型配光測定システム GPM-12000-TypeC

カタログ/技術資料

測定内容

測定内容から探す

    色測定, 配光測定

分野

分野から探す

    LED・照明装置

大型配光測定システム GPM-12000-TypeCは各種照明器具の配光分布測定を目的とした装置で、最大サイズ(40型LED2灯用など)までの照明器具を高精度に測定する事が可能です。またIESNA(北米照明学会)とNISTが共同で定めた測定規格『LM-79-08-2008 Type C』に準拠しています。
さらに、より精度の高い測定を実現するため、照度計の測定値に対し色補正を行う機能を追加しています。電子冷却式裏面入射型マルチチャンネル分光器を併用します。

特長

・ 電球サイズから40型LED2灯まで幅広いサンプルに対応
・ 照明器具の点灯姿勢を変えずに測定可能なミラー回転式
・ 照明器具を上向き/下向きに設置可能な架台
・ 検出器の照度計はJIS規格の一般型精密級とAA級から選択可能
・ 2.4メートル直管型LED測定用に設計変更可能
・ 照度計色補正用に電子冷却式分光器の設置が可能(オプション)
・ 照明器具点灯用電源の追加とソフトウェアからの制御が可能(オプション)

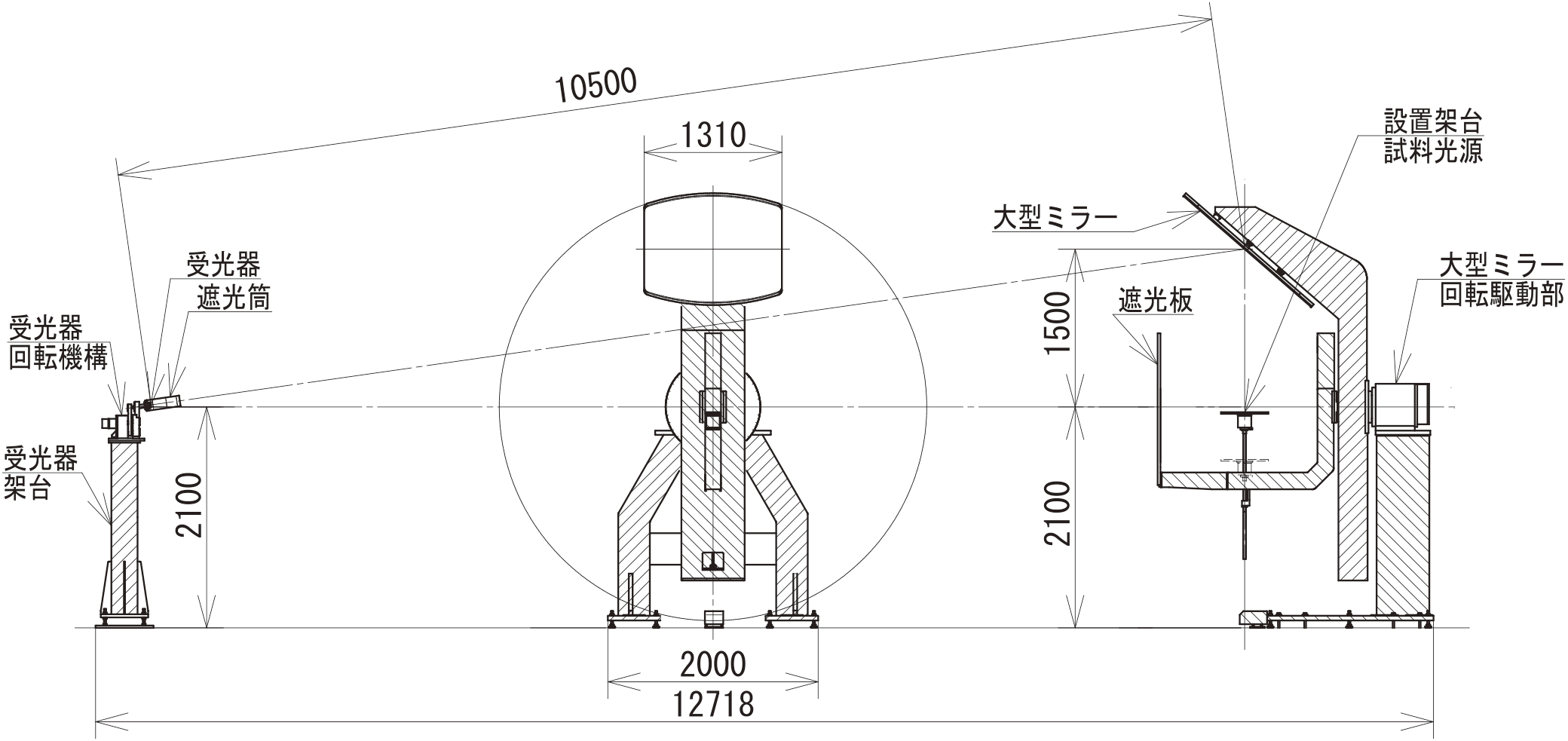

システム概略図


システムの仕様

サンプルサイズ 最大1300×450mm(40W蛍光灯2灯用相当)
サンプル重量 30kg
測定距離 12m
サンプル水平回転角度 ±180°
ミラー鉛直回転角度 360°
検出器 照度計(JIS一般型 AA級)
照度計色補正用分光器 電子冷却式裏面入射型マルチチャンネル分光器(オプション)

測定・演算項目

  • 配光曲線(配光曲線図、正弦等光度曲線図、直射照明率曲線図、鉛直面配光曲線図)
  • 照度
  • 光度表
  • 全光束
  • 器具効率
  • 照明率
