オーシャンフォトニクス拡散光照射・拡散光受光型透過測定システム OP-DFZ/TRシリーズ

カタログ/技術資料

測定内容

測定内容から探す

    透過・吸収度測定

分野

分野から探す

    塗装・コーティング, 分析・検査

拡散光照射・拡散光受光型透過測定システムOP-DFZ-TRシリーズは、照射側と受光側の両側に積分球を使用することで拡散光照射と拡散光受光を実現した透過測定システムです。模様や凹凸があり平均化の為に広い測定面積が必要となるサンプル、拡散光の照射が必要となるサンプル測定、サンプルからの透過光全てを測定する必要があるアプリケーション等に最適です。ご検討のサンプルサイズ、測定面積、波長範囲に合わせて、最適な装置構成をご提案いたします。

ご検討のサンプルに合わせてサンプルホルダを設計させて頂きます。フィルター・フィルム・溶液等、様々なサンプルに対応する事が可能です。オプションとしてソフトウェアのカスタマイズ、システムの自動化等も承ります。

特長

◆ 積分球を使用し拡散光をサンプルに照射
◆ 垂直透過/拡散透過を含めた全ての透過光を積分球にて受光
◆ 模様や凹凸があり透過光の指向性が不均一なサンプルの測定に最適
◆ ご検討の測定面積に合わせ積分球サイズが選択可能
◆ サンプルに合わせ特注サンプルホルダを作製

一般的な測定システム構成

  • ■ 分光器
  • ■ 照射用光源 *ご検討の波長に合わせご提案。
  • ■ 照射用積分球一式
  • ■ 受光用積分球一式
  • ■ 光ファイバ 1本 *照射用光源を光ファイバで積分球に導入の場合は2本
  • ■ サンプルホルダ(ご検討のサンプルに合わせ特注対応)
  • ■ OPwave+ 専用ソフトウェア
       *上記は一般的な構成例です。ご検討に合わせて特注対応が可能です。

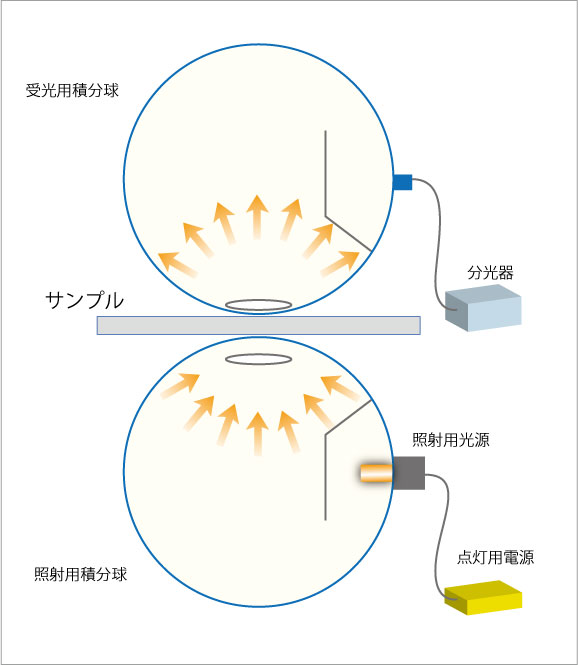

システム構成例図
システム構成例図
