Ocean Photonics（オーシャンフォトニクス）可視近赤外透過測定用分光測定システム OP-SpecWide-TR

カタログ/技術資料

測定内容

測定内容から探す

分野

分野から探す

OP-SpecWide-TRは、小型で安価なマルチチャンネル分光器Ocean SR4、近赤外対応のFLAME-NIR+の異なる波長域を持つ2台の分光器の組合せにハロゲン光源、サンプルホルダ、2分岐ファイバを加え、可視から近赤外域（400～1700 nm）までの幅広い測定範囲をカバーした安価型の広帯域分光透過測定システムです。

シリコンCCDディテクタ搭載のOcean SR4分光器で可視域の測定に、またInGaAsディテクタ搭載のFLAME-NIR+で近赤外域の測定に対応し、付属の分光測定用標準ソフトウェア　OPwave+で2つのスペクトルの表示、データ保存が可能です。

異なる2つの分光器の組み合わせで、広帯域の分光光度計と同様の測定システムとしてご使用いただけます。サンプルホルダ、光学ステージの選択により、様々な液体試料から固体試料の透過/吸光度測定に対応が可能です。

▶　Ocean SR4
▶　FLAME-NIR+

　※　紫外域～近赤外域対応をご希望の際はご相談ください。　

アプリケーション

  • ■　液体試料の透過測定
  • ■　食品、農産物の透過測定による分光分析
  • ■　レンズ・フィルタなど光学部品の透過測定
  • ■　半導体、太陽電池基板、ガラス材料などの透過測定

システム構成例

  • ・Ocean SR4　ファイバマルチチャンネル分光器

    測定波長範囲:　350～1000nm ／入射スリット幅 10μm

  • ・FLAME-NIR+　近赤外ファイバマルチチャンネル分光器

    グレーティング＃NIR3: 970～1700 nm／入射スリット幅 25μm

  • ・HL-2000-FHSA-LL 　ハロゲン光源（空冷ファン付）
  • ・CUV-UV　キュベットホルダ or FHS-UV　固体試料ホルダ
  • ・光源 ↔ サンプルホルダ接続用ファイバ
  • ・サンプルホルダ ↔ 分光器接続用2分岐ファイバ
  • ・OPwave+　分光測定用標準ソフトウェア

特注光学ステージ

サンプルホルダ、サンプルステージなど、特注対応します。ご相談ください。
    ・透過・反射測定に対応
    ・αβステージ付入射/受光ユニット
    ・αβステージ付サンプル面板
    ・入射・受光ユニットレベルアジャスタ
*測定方法、サンプルサイズなどによりカスタム対応可能

Ocean SR4 マルチチャンネル分光器 detail_button.gif

    ＜VIS域対応＞
  • ・受光素子：3648素子リニアシリコンCCDアレイ
  • ・測定波長範囲: 350～1000 nm
  • ・スリット: 10 μm
  • ・波長分解能: 1.25 nm（参考値）
  • ・光コネクタ：SMA905
  • ・A/D分解能: 16bit
  • ・積算時間: 3.8 msec. ～ 10 sec.
  • ・PCインタフェース：USB2.0、シリアル（RS-232C)

FLAME-NIR+　近赤外マルチチャンネル分光器 detail_button.gif

    ＜NIR域対応＞
  • ・ディテクタ：128素子InGaAsアレイ（非冷却）
  • ・測定波長範囲：　970-1700 nm
  • ・入射スリット幅　25 um（推奨）
  • ・波長分解能（参考値）10 nm
  • ・A/D分解能：16bit
  • ・積算時間：1 msec～ 65 sec

HL-2000-FHSA-LL　ハロゲン光源（空冷ファン付） detail_button.gif

  • ・波長範囲：360～2400nm
  • ・アッテネータ、シャッタ付
  • ・バルブ寿命（typ.）：10000時間
  • ・バルブ色温度：2800K

OPwave+　分光測定用標準ソフトウェア detail_button.gif

  • *クリックで拡大します。
  • ・簡単日本語表示
  • ・透過・吸光度・反射測定モードに対応
  • ・データ保存（text形式）、呼び出し、プリントアウト
  • ・スペクトル経時変化測定、データ保存

  • *指定波長測定、指定波長域測定、指定時間間隔測定

  • ・保存波形データの重ね書き機能
  • ・露光時間、平均化、ボックスカー設定
  • ・一時停止、手動1スキャンデータ取得
  • ・無償アップデート対応
  • ・ユーザご要望の機能追加、カスタマイズ可能（オプション）

関連製品

オーシャンフォトニクス

OP-TR/RF-GONIO-MN
拡散透過・拡散反射 角度特性測定システム

オーシャンインサイト

SR4-TR
透過測定用ファイバマルチチャンネル分光システム

オーシャンフォトニクス

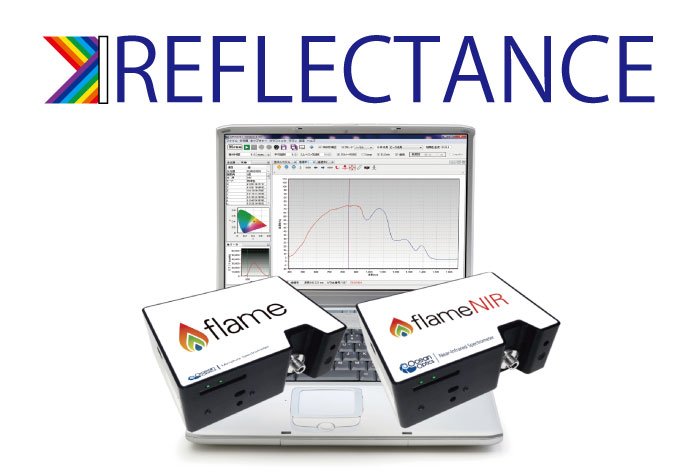

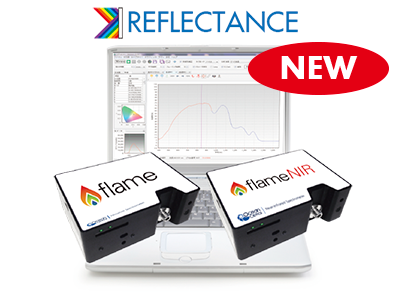

OP-SpecWide-RF
