サーフェスオプティクスLIDAR評価用ハンドヘルド型リフレクトメータ(反射率計)
SOC-410-LIDAR

カタログ/技術資料

測定内容

測定内容から探す

    反射測定

分野

分野から探す

    分析・検査

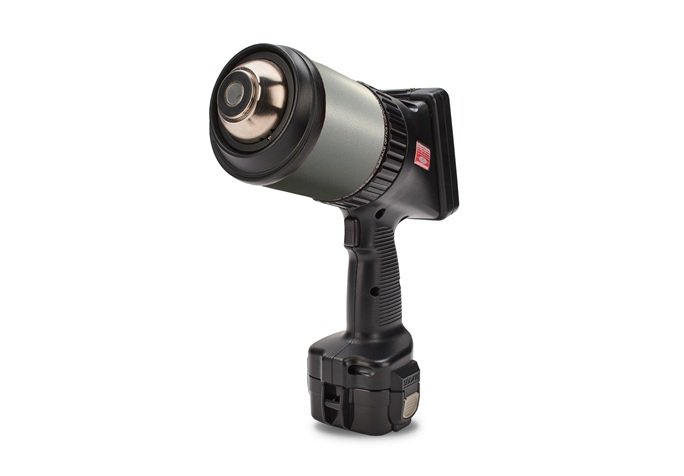

SOC-410-LIDARは、LIDARシステムで使用される4つの主要波長(850nm, 905nm, 940nm, 1550nm)の反射率を同時に測定することのできる、LIDAR評価用ハンドヘルド型リフレクトメータです。持ち運びが可能なハンドヘルド型の為、研究室への持ち込みが困難な測定対象でも現場にて簡便に測定することができます。測定精度と再現性を犠牲にすることなく、短時間で校正と測定が可能です。また、測定波長の特注対応も承っています。

特長

・LIDARに使用される主要波長、850nm, 905nm, 940nm, 1550nmにおける反射率を同時に測定
・測定時間わずか7秒で4波長の反射率データを取得可能
・現場における簡便な反射率測定を実現したヘルドハンド型

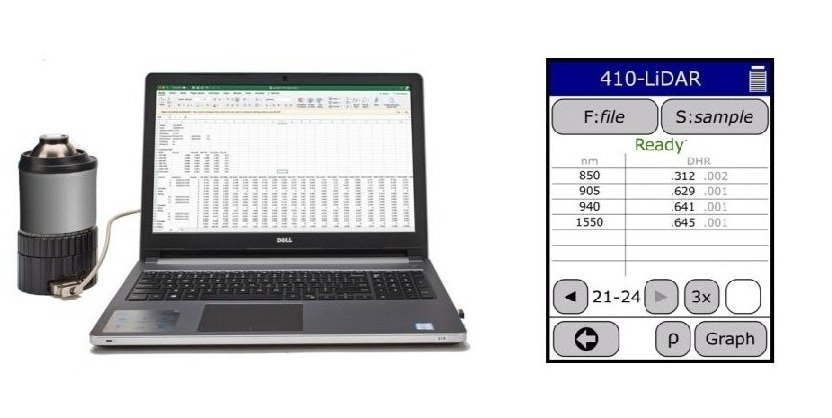

・測定結果を本体のタッチスクリーンディスプレイに表示可能
・曲面サンプルの測定にも対応が可能(追加の光学系不要)
・標準反射板を使用してユーザ側での簡便な再校正を実現(所要時間1分)
・拭き取り可能な校正板
・PCでの取得データ解析
・測定波長の特注対応が可能

アプリケーション例

  • ・屋外ターゲットの反射率変化のモニタ
  • ・LiDAR用ターゲットの社内校正と校正報告書作成
  • ・LiDARセンサの特性評価
  • ・大型LiDARターゲットの反射率分布の測定

測定原理

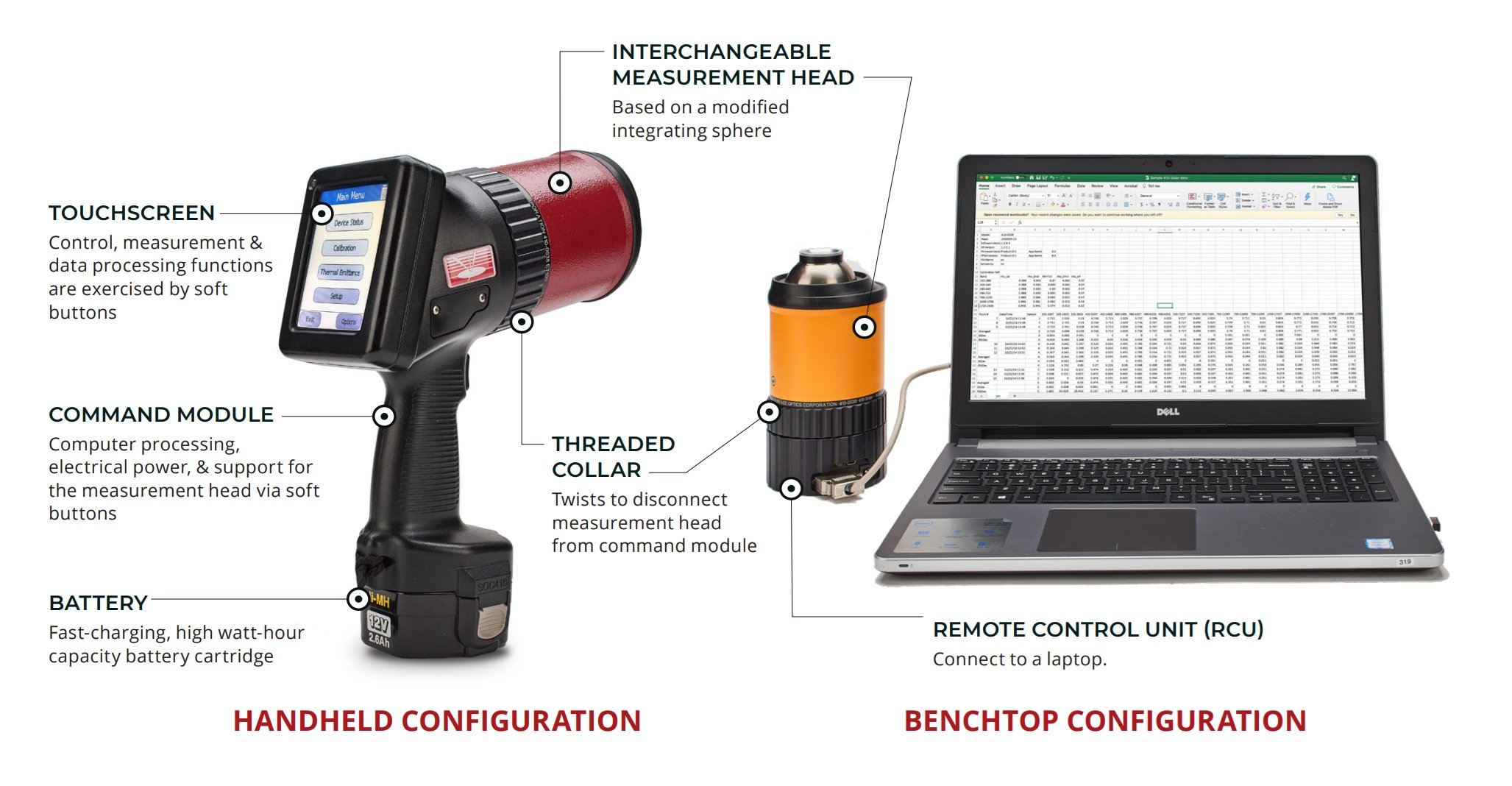

測定ヘッドは、内部光源、改良された積分球、および検出器から構成されています。反射率の測定は、光源からのコリメート光を試料に照射し、その反射光を積分球内で反射、拡散させて測定します。410シリーズ・リフレクトメータは、20°または60°の入射角において、試料表面の拡散反射を高精度に測定します。積分球は、試料からの反射光を閉じ込め、全方向から積算・平均化するために使用します。


分光フィルタを取り付けた検出器によって、波長帯域ごとに測定された反射光の強度は、アナログ信号として検出されます。410シリーズ・リフレクトメータの電子回路は、検出器からの信号に対して、初段増幅(固定ゲイン)、フィルタ処理、オフセット調整、二段増幅(可変ゲイン)、およびアナログ-デジタル変換といった一連の処理を行います。デジタル化された信号は、内蔵プロセッサによって読み取られ、メモリに保存されます。保存されたデータは、各入射角および各波長帯域における試料の反射率を算出するために用いられます。

さらにその反射率から、指向性熱放射率や全半球熱放射率といった熱物性値が導出されます。測定結果は、液晶タッチスクリーンにリアルタイムで表示されます。同時にSDカードへ自動保存されますので、データ管理も簡便です。

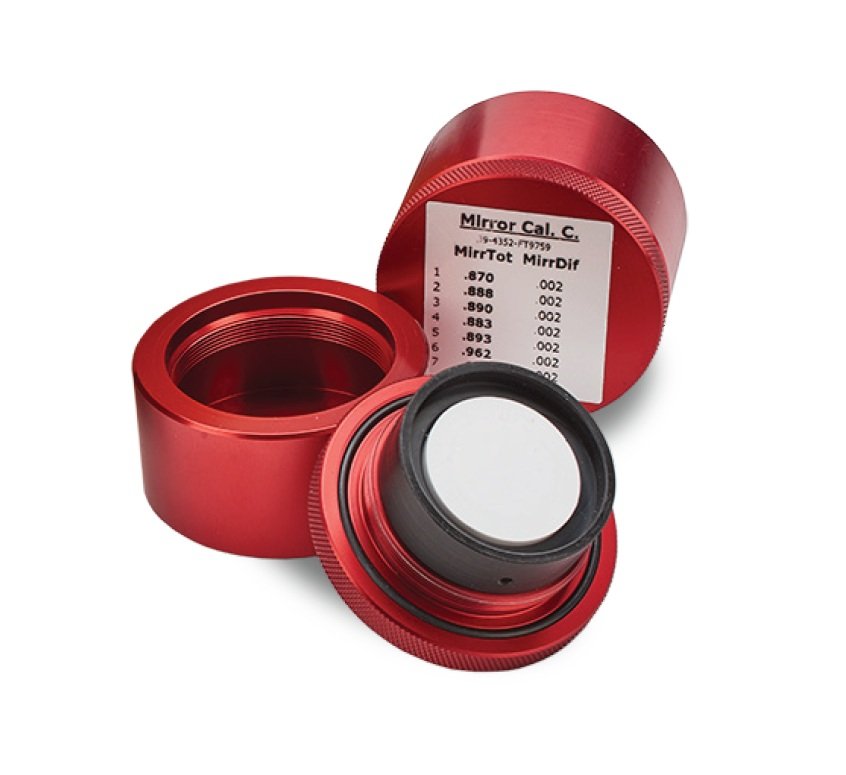

測定条件に合わせて、測定前に付属の標準反射板を使用して、ユーザ側にて簡便に校正を行うことができます。オプションでNIST準拠の鏡面ゴールド板を追加することも出来ます。


仕様

測定データ
測定パラメータ 指向性半球反射率(DHR)
測定方式 指定入射角における波長帯域内の全反射率の積分測定
測定値 絶対反射率 (0~1)
算出値 全反射率、吸収率
波長帯域 850nm、905nm、940nm、1550nm
照射角 20°
校正板 光沢セラミック板
測定性能
測定精度 +/- 0.02
再現性 +/- 0.05 units
ビームスポット径 0.50インチ
測定時間 7秒
サンプルサイズ、形状 平面:≥直径 0.5インチ

曲面: 凸型6インチ、凹型12インチ

ウォームアップ時間 90 秒
連続測定時間間隔 2 秒
サンプル温度 室温または0~100℃に加熱/冷却
動作温度範囲 0~40℃
電力関連
連続運転時間 充電式NiMHバッテリー(2時間稼働)
バッテリー充電時間 1時間
IR光源 タングステンフィラメント(ユーザにて温度調節可能)
使用環境
保管温度 -25 ~70°C
使用温度 0 ~40°C
寸法
重量 4.7 lbs (2.1kg)
サイズ H 11.54"、 L 9.04"、 W 3.27"

(29.31 x 22.96 x 9.44 cm)

インタフェース
制御用インタフェース LCDグラフィックスクリーン、1/4 VGA, タッチスクリーン、

ソフトウェアボタン(ハンドルのトリガスイッチ)
検査用アプリケーション ユーザ任意設定値における合否判定
診断機能 画面上にてステータスと信号をモニタ、

データと共にステータス信号を保存、

生データと保存と表示

データ
データ形式 保存データはExcel、Textソフトにて展開可能
データ保存 SDカード(取り出し可能)
輸出規制 ECCN #3A999.F
