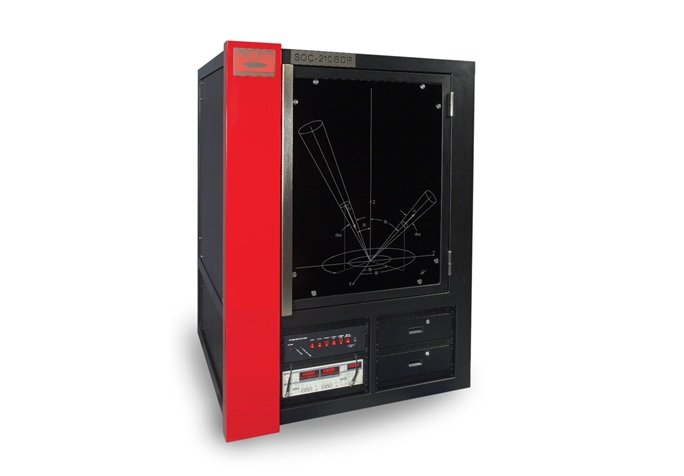

双方向反射計SOC-210 BDRは、表面、塗料、コーティング、液体、粒子などのサンプルの双方向反射率分布関数(BRDF)、双方向透過率分布関数(BTDF)を測定するために設計された全自動測定制御式の高精度ゴニオメータ測定システムです。サンプル表面の仕上げ状態、汚染、有彩・無彩色外観の可視評価、光学素子の品質評価等に最適な測定システムです。
SOC-210 BDRは交換可能な光源、バンドパスフィルタ、検出器を組み合わせることで、紫外域～可視域～赤外域(0.35～14μm)まで幅広い波長範囲に対応することのできる高精度のBRDF測定装置です。入射極角と方位角、および反射極角と方位角の両方を変えることで、立体角2π内の包括的な方向をカバーした測定を実現します。また、設置およびトレーニングを含んだ、ターンキーシステムとしてご提供します。
・双方向反射率分布関数(BRDF)と双方向透過率分布関数(BTDF)の高精度測定を全自動で実現
・材料の表面、塗料、コーティング、粒子の光学特性の角度依存性の評価に最適
・可視域～赤外域まで、1台の測定器にて幅広い測定波長範囲(0.35～14μm)に対応
・商用機で唯一の長波赤外(LWIR)領域まで対応したゴニオメータ
・ユーザフレンドリーなソフトウェアインターフェース
・特注対応可能なサンプルホルダ
双方向反射率分布関数(BRDF)測定には、多数の入射・反射角度における測定が必要であり、手動による角度設定は極めて非効率です。SOC-210 BDRは、次の機能を備えたPCベースの完全自動データ取得システムを搭載しています。
・4軸ゴニオメトリック座標（入射極角θi／方位角φi、反射極角θr／方位角φr）の全自動制御 ・校正基準反射体と試料の自動切り替え ・光源開口調整、NDフィルタ切り替え、偏光素子制御
双方向反射率分布関数(BRDF)は、物体の反射特性をモデル化するために必要となる、波長および入射・観測角度に依存する反射率の分布関数です。高精度なBRDF特性評価には、可視域から長波赤外域までの広帯域スペクトルと、立体角2π内の包括的な角度範囲をカバーすることが求められます。
SOC-210 BDRは、商用機として唯一、長波赤外（LWIR）領域まで対応可能なゴニオメータであり、光源・検出器モジュールは調整済みのユニット交換によって、再調整することなく0.35〜14μmの範囲を変更することが出来ます。
検出系には、干渉フィルタを用いた受光部が組み込まれ、広帯域を連続的にカバーすること可能です。広帯域測定用の干渉フィルタおよび多種類の狭帯域薄膜干渉バンドパスフィルタが付属されます。一般的な 1インチ径の狭帯域薄膜干渉バンドパスフィルタになるので、市販されている異なった仕様のフィルタを使用することも出来ます。

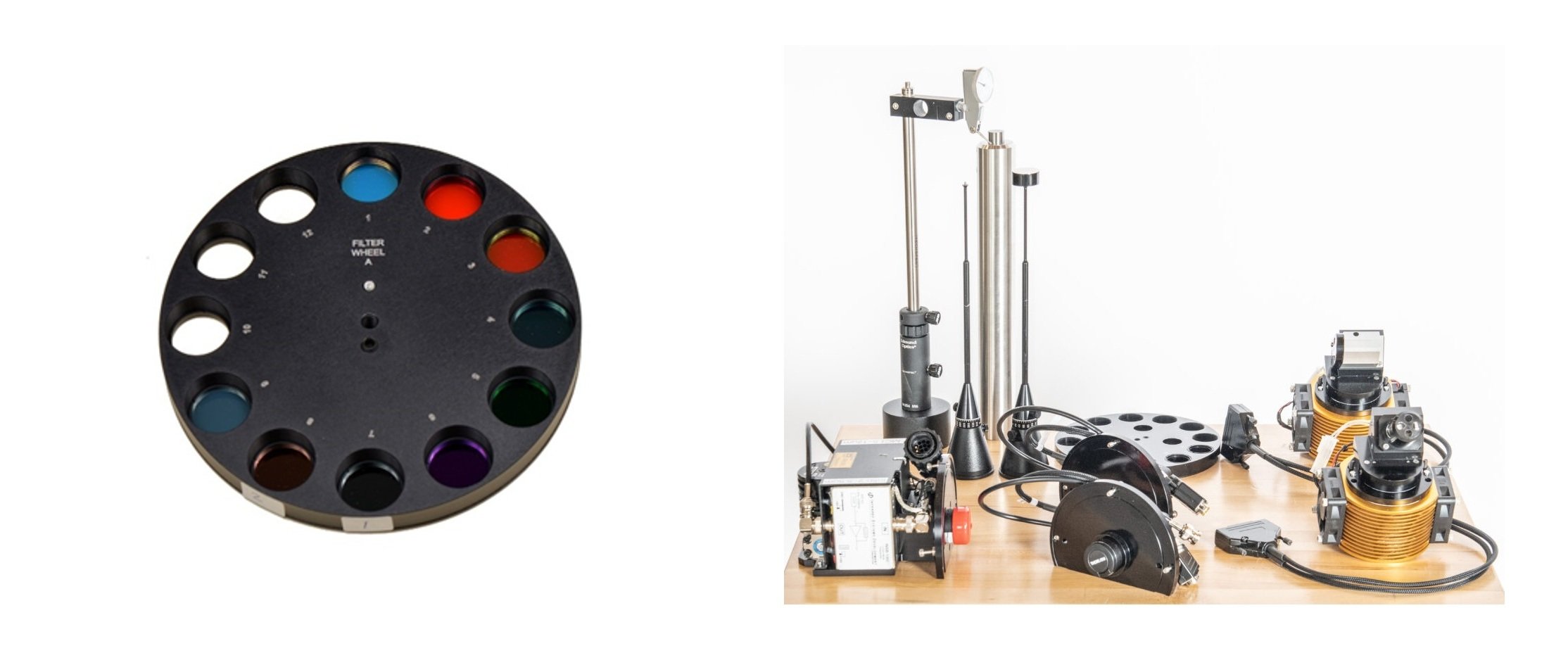

自動のバンドパスフィルタホルダには、最大２０個の異なる波長のバンドパスフィルタを保持することができます。そのため、１回の測定で、異なる２０個の波長でBRDFデータの取得が可能となります。これまでの機種では、一回の測定で1つの波長しか測定できませんでした。また、冷却MCTおよびInSb検出器により、数日間にわたり無人で BRDF データを取り続けることができます。

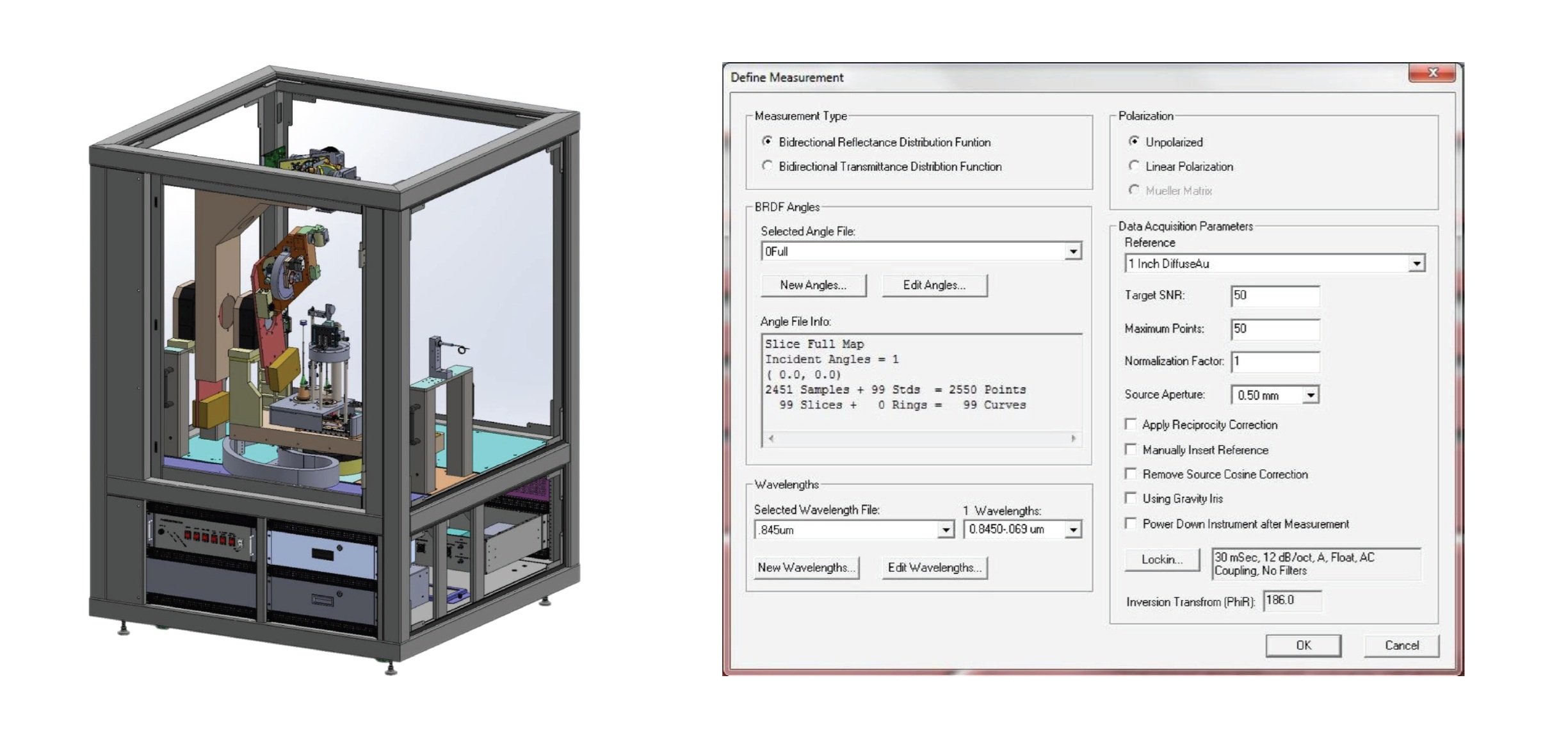

Windows OS上で動作するソフトウェアから、すべてのシステム設定・測定制御・データ取得および保存をすることができます。測定条件設定、装置制御に加えて、プロジェクト・データベース管理ツールも統合されています。

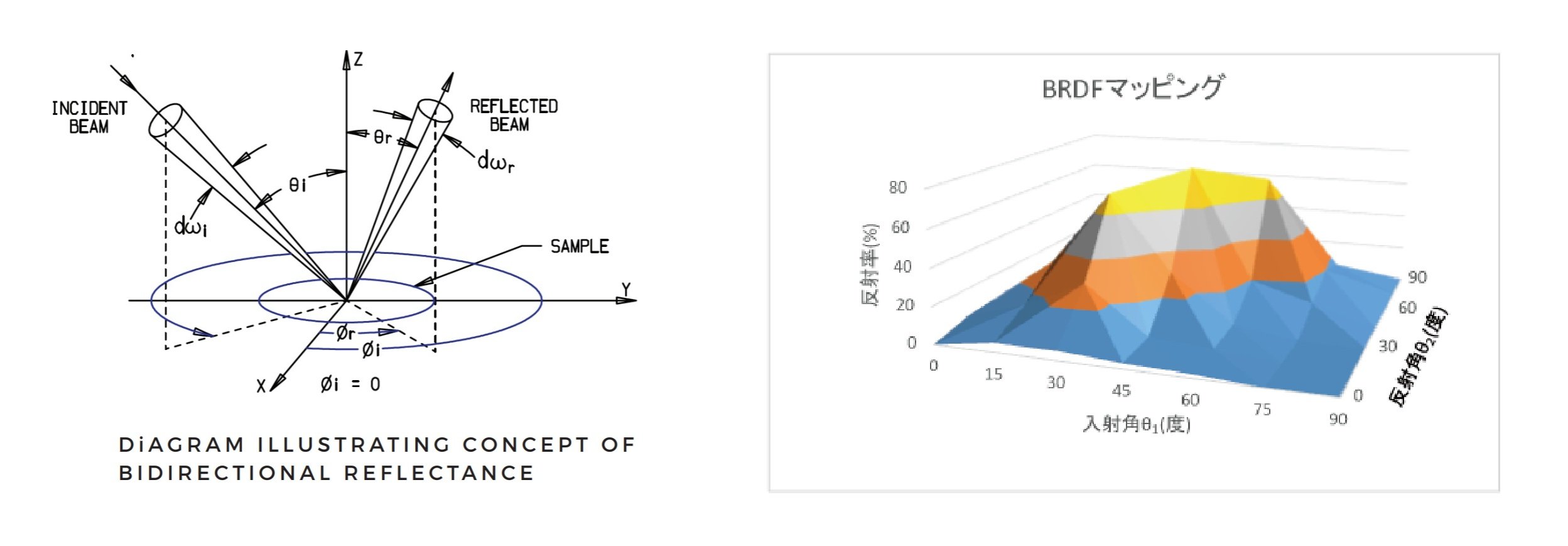

BRDF(Bidirectional Reflectance Distribution Function)とは、日本語では双方向反射率分布関数と呼ばれ、ある特定の角度から光を入射した時の反射光の角度分布特性を表します。標準反射板やコーティング材などの表面の光学特性(反射特性)を示す値として、光学シミュレーション等の分野で使用されます。BRDF データは、サンプルの表面にて散乱されるエネルギーの、方向と大きさに関する正確な情報を必要とする問題を適切に解決するために、開発者にとって非常に重要なデータです。
| 測定 | 半球面双方向反射率分布関数(BRDF) 双方向透過率分布関数(BTDF) 偏光測定(オプション) |
|---|---|
| 測定波長範囲 | 0.35～14μm ＊光源、検出器が交換可能な為、カスタム対応可能 |
| 角度レンジ | 入射極(Theta I θ)：0～85° 入射方位角(Phi I φi)：0～360° 反射座標角(Theta R θr)：0～85° 反射方位角(Phi R φr)：0～360° |
| フィルタ | 1"径 ＊一般的な市販のバンドパスフィルタを使用可 |
| 自動制御 | Θi, φi, θr, φr光源絞り、NDフィルタホイール、 サンプル/リファレンスステージ、 ＊ソフトウェアより設定・制御が可能 |
| 光源 | 石英ハロゲンランプ、シリコンカーバイドグローワー ＊オプションにてレーザへの変更も可能 |
| 検出器 | Si (0.35-1.1μm), InGaAs (1.0-1.7 μm), InSb (1.5-5.0 μm), MCT (5.0-14.0 μm) |
| ノイズ | <10-3 ster-1(バンドパスフィルタに依存) ＊低ノイズ検出器と電子機器により優れた性能を実現 |
| サンプルサイズと形状 | 1"径 ＊粉体、液体サンプルに対応 ＊オプションとしてサンプル容器をご提供 |
| 寸法 | 50" x 50" x 75" (約127cm x 約127cm x 約191cm) |
| 消費電力 | 120VAC 10 Amp power connection |
