波長校正とは

オーシャンオプティクスの全ての分光器はグレーティングや各種光学部品が固定され装着された、波長ドリフトが少ない分光器です。さらに出荷前に波長校正されていますが、これら全ての分光器は使用環境や長期間の使用などで僅かに波長ドリフトを起こす可能性があります。

このため、分光器は定期的に波長校正を行う必要があり、通常は低圧水銀ランプ、アルゴンランプ、ネオンランプなどの代表輝線の測定を行い、高次多項式を用いて校正係数算出、校正を行います。

１年に1回程度、また入射スリットが交換可能なOcean SRシリーズ, Ocean HRシリーズ（HR2、HR4、HR6)、FLAME、Ocean FX、Ocean HDX、QEPro、Maya2000Pro、NIRQuest分光器において、スリット交換時の波長校正を推奨しています。

オーシャンフォトニクスでは、弊社販売の全ての分光器に対し、納品から年1回の波長校正作業含む3年間の無償保証を付帯しており、また保証期間外の際は、校正サービスも承ります。ぜひご活用ください。

またユーザでの波長校正が可能な製品をご紹介します。

波長校正のご依頼はこちらからご連絡ください。

波長校正用光源

分光器へファイバ接続し使用する光源です。分光器の波長範囲に応じて、各種光源をご選択いただけます。
校正用光源の一覧はこちらをご覧ください。

HG-2　水銀アルゴン光源（253～1700 nm）

HG-2は、紫外-可視-近赤外領域の波長校正に使用する水銀アルゴン光源です。
HG-2は、分光器の波長校正を行う際の基準光を、250～922 nmの範囲を水銀とアルゴンの一次スペクトル輝線で、1700 nmまでの範囲をアルゴン二次スペクトル輝線によって提供します。代表的な水銀とアルゴンのスペクトル輝線が、HG-2の筐体に印刷されています。 OPwave-Cal 波長校正係数作成ソフトウェアと合わせてお使いいただくことで簡単に波長校正係数を作成できます。
出射口は、オーシャンオプティクス社製品の分光器、光ファイバ、キュベットホルダなどのアクセサリと共通のSMA905コネクタ接続です。

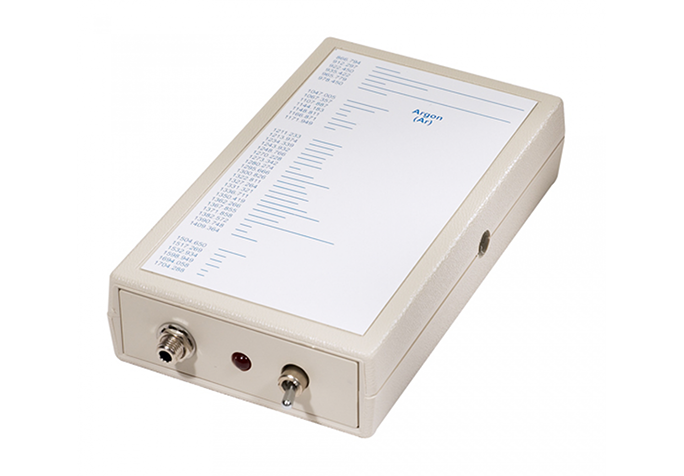

AR-2　アルゴン光源（253～1700 nm）

AR-2は、NIRQuestシリーズのような、近赤外用分光器向けの波長校正用アルゴン光源です。
AR-2は、分光器の波長校正を行う際の基準光を、696～1704 nmの範囲を低圧アルゴン輝線によって提供します。代表的なアルゴンのスペクトル輝線は、AR-2の筐体に印刷されています。
OPwave-Cal 波長校正係数作成ソフトウェアと合わせてお使いいただくことで簡単に波長校正係数を作成できます。
出射口は、オーシャンオプティクス社製品の分光器、光ファイバ、キュベットホルダなどのアクセサリと共通の、SMA905コネクタ接続です。AR-1は、12V電源(付属)か、9V電池によって動作します。

NE-2　ネオン光源（540～754 nm）

NE-2は、可視領域の波長校正に使用する波長校正用ネオン光源です。
NE-2は、分光器の波長校正を行う際の基準光を、540-754nmの範囲をネオン輝線によって提供します。代表的なネオンのスペクトル輝線は、NE-2の筐体に印刷されています。 OPwave-Cal 波長校正係数作成ソフトウェアと合わせてお使いいただくことで簡単に波長校正係数を作成できます。
出射口は、オーシャンオプティクス社製品の分光器、光ファイバ、キュベットホルダなどのアクセサリと共通のSMA905コネクタ接続です。

XE-2　キセノン光源（916～1984 nm）

XE-2は、近赤外領域の波長校正に使用するキセノン光源です。
XE-2は、分光器の波長校正を行う際の基準光を、916-1984nmの範囲をキセノン輝線によって提供します。代表的なキセノンのスペクトル輝線は、XE-2の筐体に印刷されています。 OPwave-Cal 波長校正係数作成ソフトウェアと合わせてお使いいただくことで簡単に波長校正係数を作成できます。
出射口は、オーシャンオプティクス社製品の分光器、光ファイバ、キュベットホルダなどのアクセサリと共通のSMA905コネクタ接続です。

KR-2　クリプトン光源（427～893 nm）

KR-2は、可視領-近赤外域の波長校正に使用する波長校正用クリプトン光源です。
KR-2は、分光器の波長校正を行う際の基準光を、427-893nmの範囲をクリプトン輝線によって提供します。代表的なクリプトンのスペクトル輝線は、KR-2の筐体に印刷されています。
OPwave-Cal 波長校正係数作成ソフトウェアと合わせてお使いいただくことで簡単に波長校正係数を作成できます。
出射口は、オーシャンオプティクス社製品の分光器、光ファイバ、キュベットホルダなどのアクセサリと共通のSMA905コネクタ接続です。

アクセサリ

PS-HG1-ADP　波長校正用キュベットアダプタ

光ファイバを介して光源と1cm光路長サンプルチャンバを接続する1cm角のアダプタです。このアダプタは、他社製分光器や分光光度計でも波長校正が行えるように設計されています。
