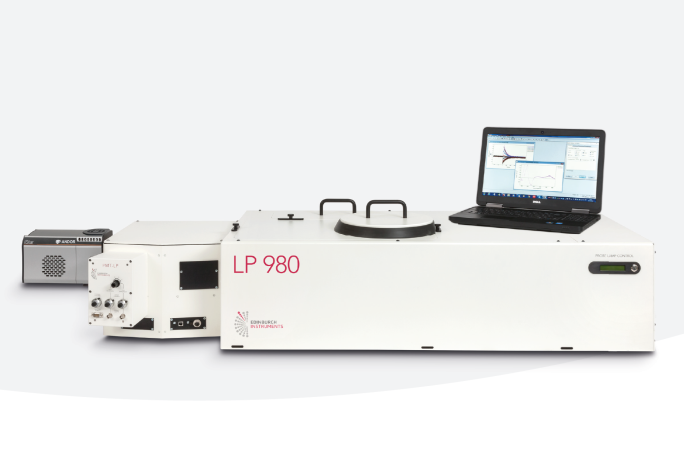

エディンバラインスツルメンツ社製過渡吸収分光装置 LP980は、レーザ励起によって生成される短寿命励起種の過渡吸収・蛍光・リン光を、ナノ秒から秒オーダーの時間分解で高感度に測定することが可能な過渡吸収分光装置です。
過渡吸収（Transient Absorption : TA）測定に加え、レーザ誘起蛍光（LIF）やリン光測定にも対応する事が可能な為、励起状態の時間変化、電荷移動、エネルギー移動、反応中間体解析など、幅広い研究分野でお使い頂けます。

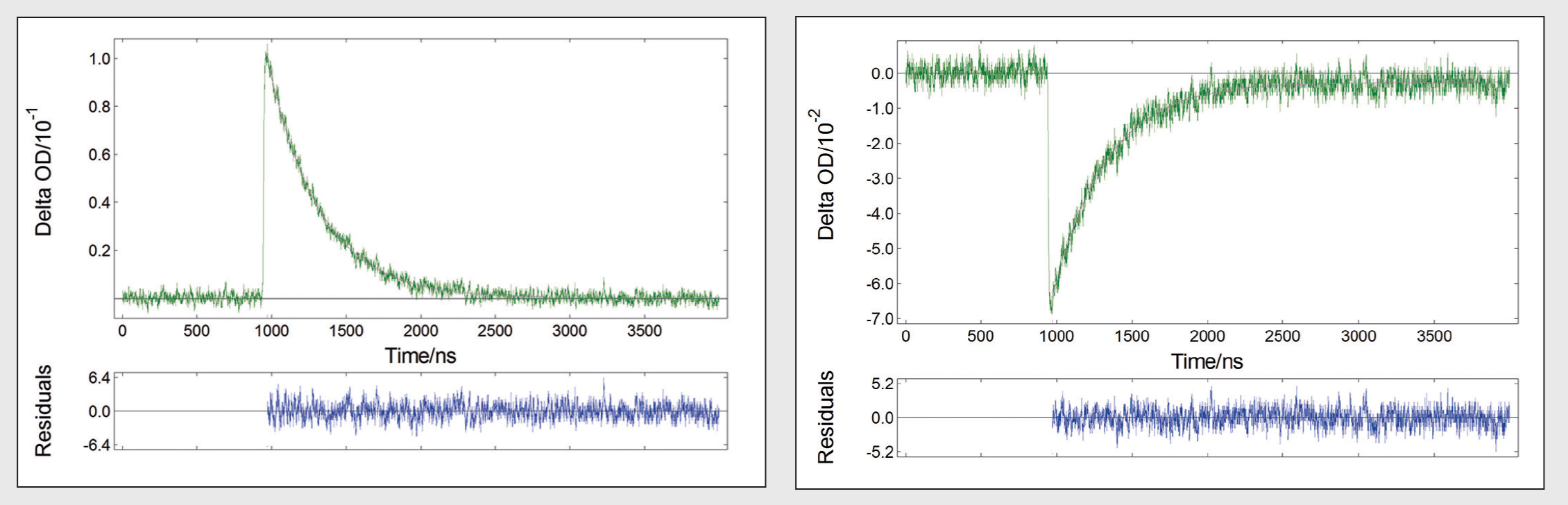

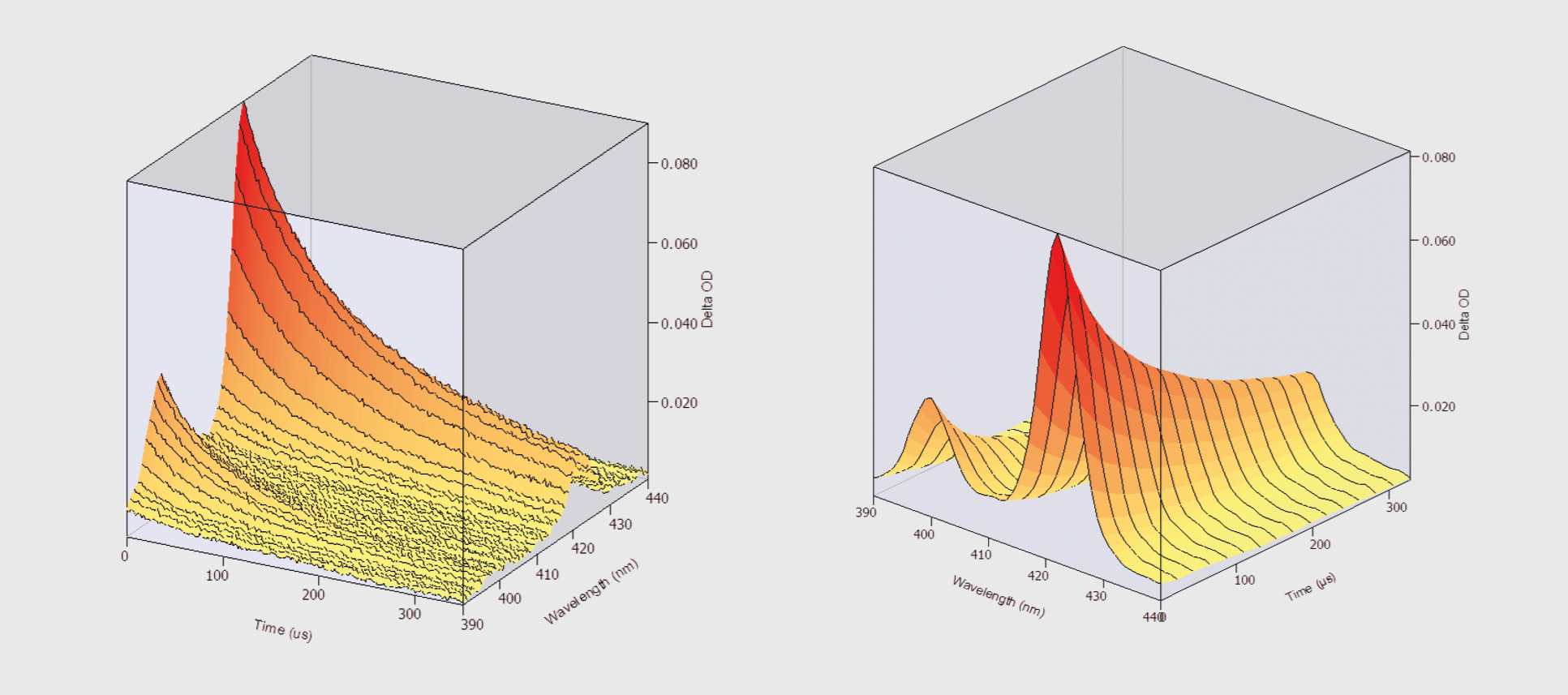

LP980は、ポンプ・プローブ法を用いて、光照射直後に発生する電子状態や化学種の変化を時間分解で観測します。ナノ秒領域の超高速現象から、ミリ秒～秒オーダーの緩和過程まで、1台で広範囲に測定可能です。さらに、時間変化（Kinetic）と波長スペクトル（Spectral）の両方を取得できるため、「どの波長成分が、どの時間で変化するか」を詳細に解析することができます。
・ナノ秒〜秒領域の時間分解測定に対応
・過渡吸収（TA）とレーザ誘起蛍光（LIF）の両測定が可能
・ICCD検出器による時間ゲートスペクトル測定に対応
・紫外～可視域、そして最大2550 nmまでの近赤外域に対応可能
・高感度測定を実現する最小ΔOD 0.0005
・キネティック測定とスペクトル測定を1台に統合
・高輝度パルスキセノンプローブ光源を搭載
・多彩なレーザ光源（Nd:YAG、OPO等）に対応
・温調ホルダーやクライオスタットなど豊富なアクセサリを用意
・光触媒、半導体、太陽電池、生体試料解析など幅広い用途に対応
| モノクロメータ / 分光器 | タイプ | Czerny-Turner with triple grating turret |
|---|---|---|
| 焦点距離 | 325 mm | |
| ミラー | Automatic, computer-controlled for detector selection | |
| スリット | 5 mm to 10 mm (continuously adjustable), motorised | |
| 励起用レーザ＊ | 単一波長 | Flashlamp pumped Q-switched Nd:Yag laser operating at 1064 nm, 532 nm, 355 nm, or 266 nm* |
| 可変式 | OPO, tuneable in range 410 nm - 710 nm (signal). Idler and UV doubler options possible |
| グレーティング | Plane ruled grating 1800 grooves/mm, 500 nm blaze as standard |
|---|---|
| DISPERSION | 1.66 nm/mm |
| 波長範囲 | 200 nm - 870 nm |
| 波長分解能 | 0.1 nm |
| 感度 | ΔOD 0.002 (single shot - fast detector option, PMT), ΔOD 0.0005 (single shot - slow detector option, ICCD) |
| ディテクタタイプ | Photomultiplier with 5 stage dynode chain for high current linearity |
| ディテクタインピーダンス | 50 Ω (amplified - fast detector, <3 ns rise time), 1 kΩ (slow detector, <100 μs rise time) |
| グレーティング | Kinetic Mode grating plus an additional plane ruled grating: 150 grooves/mm, 500 nm blaze supplied |
|---|---|
| DISPERSION | 19.9 nm/mm |
| SPECTRAL COVERAGE | 520 nm (active horizontal ICCD dimension: 25 mm) |
| 波長分解能 | 0.52 nm (spectral coverage / 960 pixels) |
| 感度 | ΔOD 0.0005 (single shot) |
| ディテクタ | Kinetic Mode PMT plus an additional image intensified CCD camera (ICCD) supplied |
| 最短積分時間 | 7 ns (FWHM) |
| アクティブピクセル | 960 x 256 |
| アクティブエリア | 25 mm x 6.7 mm |
| 冷却 | -20°C as standard (-30°C with additional water circulation) |
| グレーティングオプション | A variety of gratings are available with 150-2400 grooves/mm, optimised from UV through to NIR |
|---|---|
| サンプルホルダオプション | Cross-beam geometry, diffuse reflectance, thin-film, LIF |
| ディテクタオプション | PMT-980 (200nm - 980 nm), InGaAs Detectors (900 nm - 2550 nm), NIR-PMT (up to 1650 nm) |
