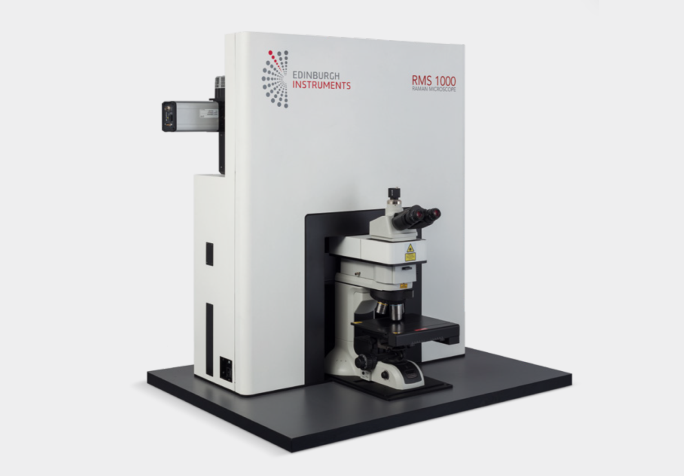

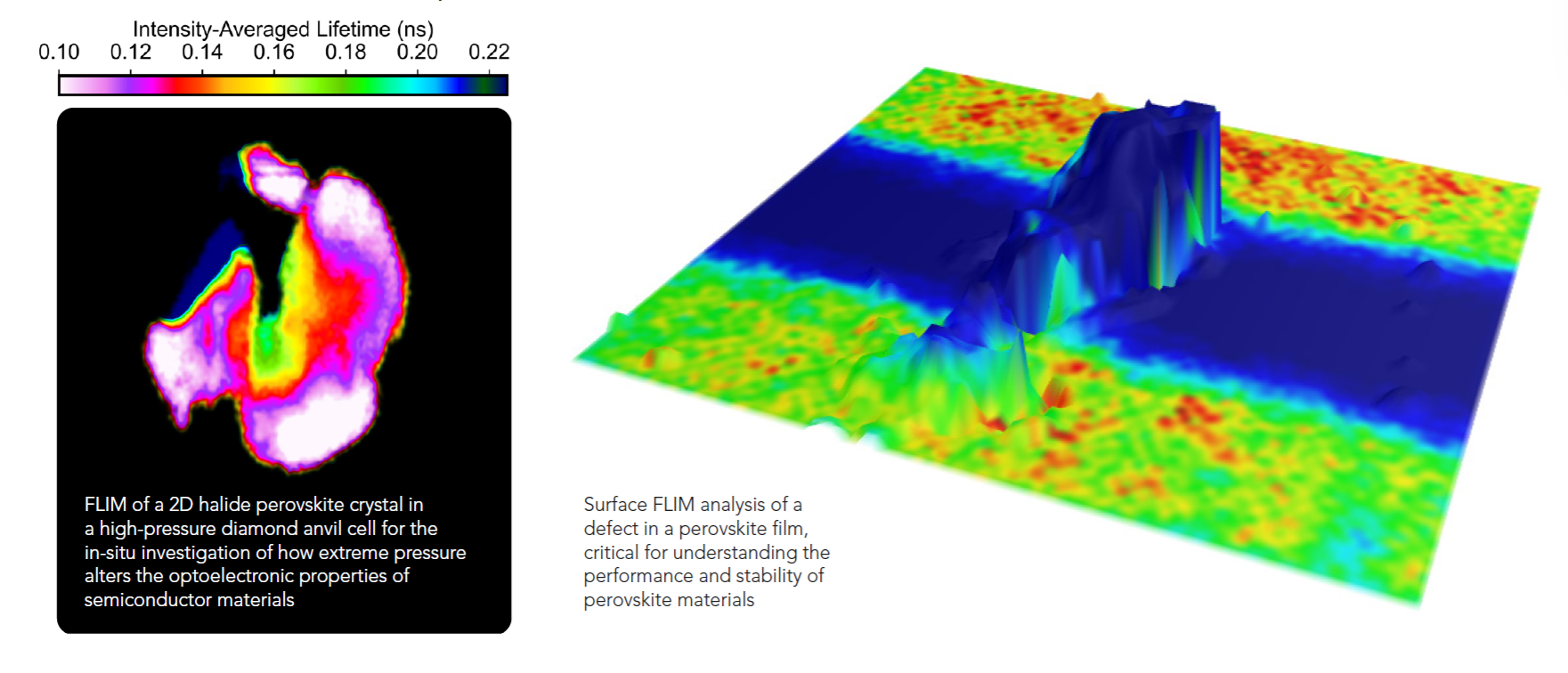

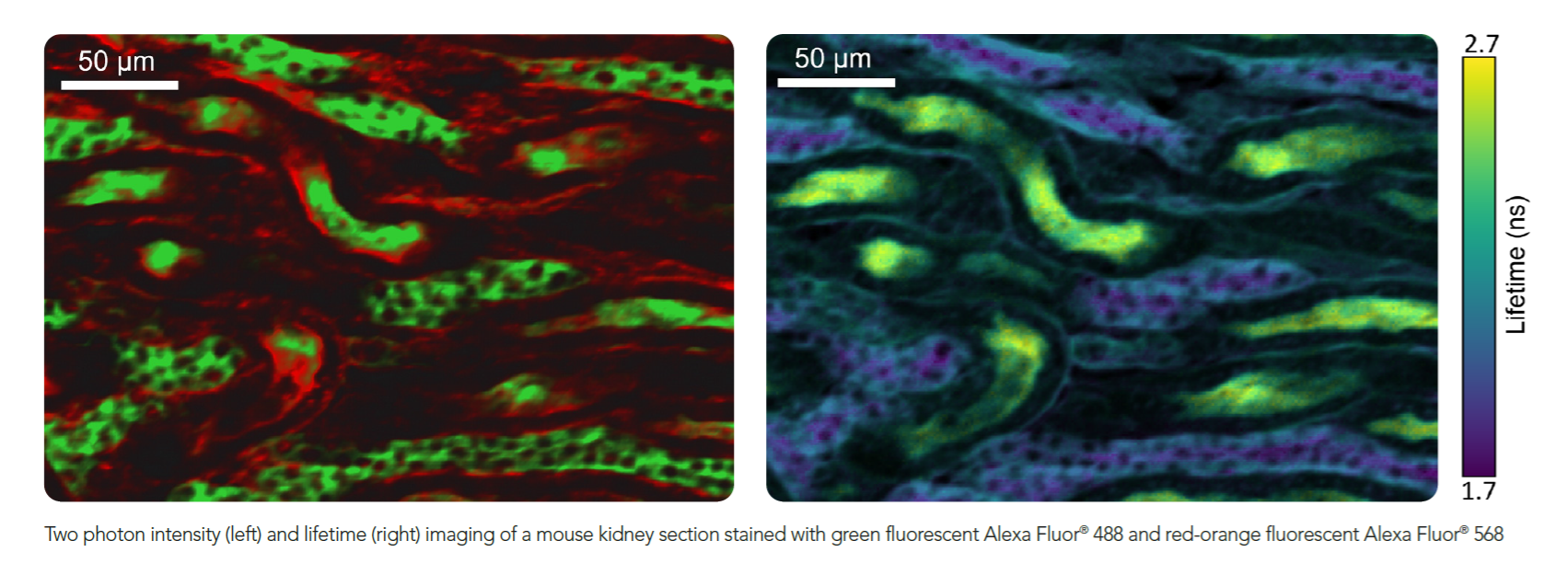

エディンバラインスツルメンツ社製、マルチモーダル共焦点ラマン顕微鏡RMS1000は、ラマン測定に加え蛍光測定(PF)、蛍光/発光寿命イメージング測定(FLIM、PLIM)、第二高調波発生測定(SHG)、二光子励起蛍光測定(2PEF)等の幅広いアプリケーションに対応可能した、拡張性と高度解析を両立した最先端研究用プラットフォームです。
RMS1000は最大5波長のレーザ(405～1064nm)を搭載する事が可能で、さらに外部レーザの使用にも対応することができます。CCD(標準)、EMCCD(高速・寿命測定用)、InGaAs(近赤外域用)、PMT(赤外域高速・寿命測定用)等の複数の検出器と、デュアル分光器を使用することで、幅広い波長帯域において高感度・高分解能・高スループットを実現しております。
産業界から学術研究機関まで、あらゆる研究室向けに設計された、最先端かつ高精度なマルチモーダル共焦点ラマン顕微鏡です。RMS1000は材料科学、半導体、バイオ、エネルギー分野など幅広い研究領域において、解析の高度化と研究効率の向上を実現する、拡張性と柔軟性に優れたハイエンド研究プラットフォームです。
専用ソフトウェアRamacleは、装置制御からデータ解析までを一元管理し、リアルタイム可視化、スペクトル処理、マッピング解析を効率化します。材料科学、半導体、ナノテクノロジー、製薬、法科学、ライフサイエンス、地質、文化財科学など多岐にわたる分野で、研究開発から品質管理まで幅広く活用できる、拡張性と操作性を兼ね備えたラマン分析プラットフォームです。また、ご要望の仕様に応じた特注対応も承っております。標準品でご用途に合うシステムがない場合、是非ご相談ください。

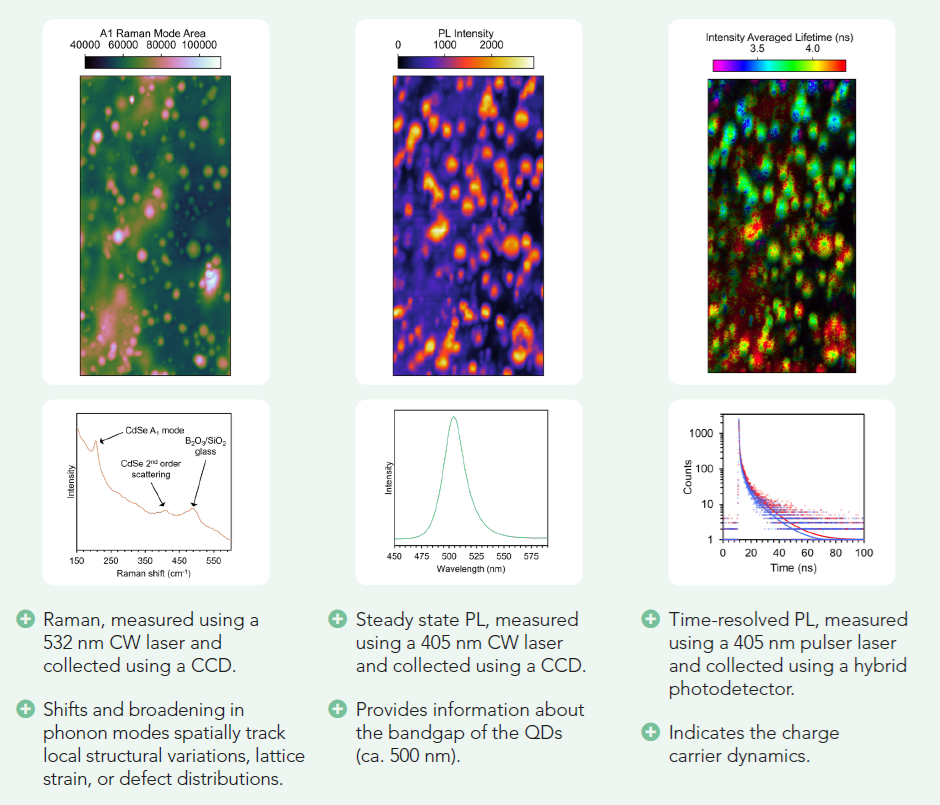

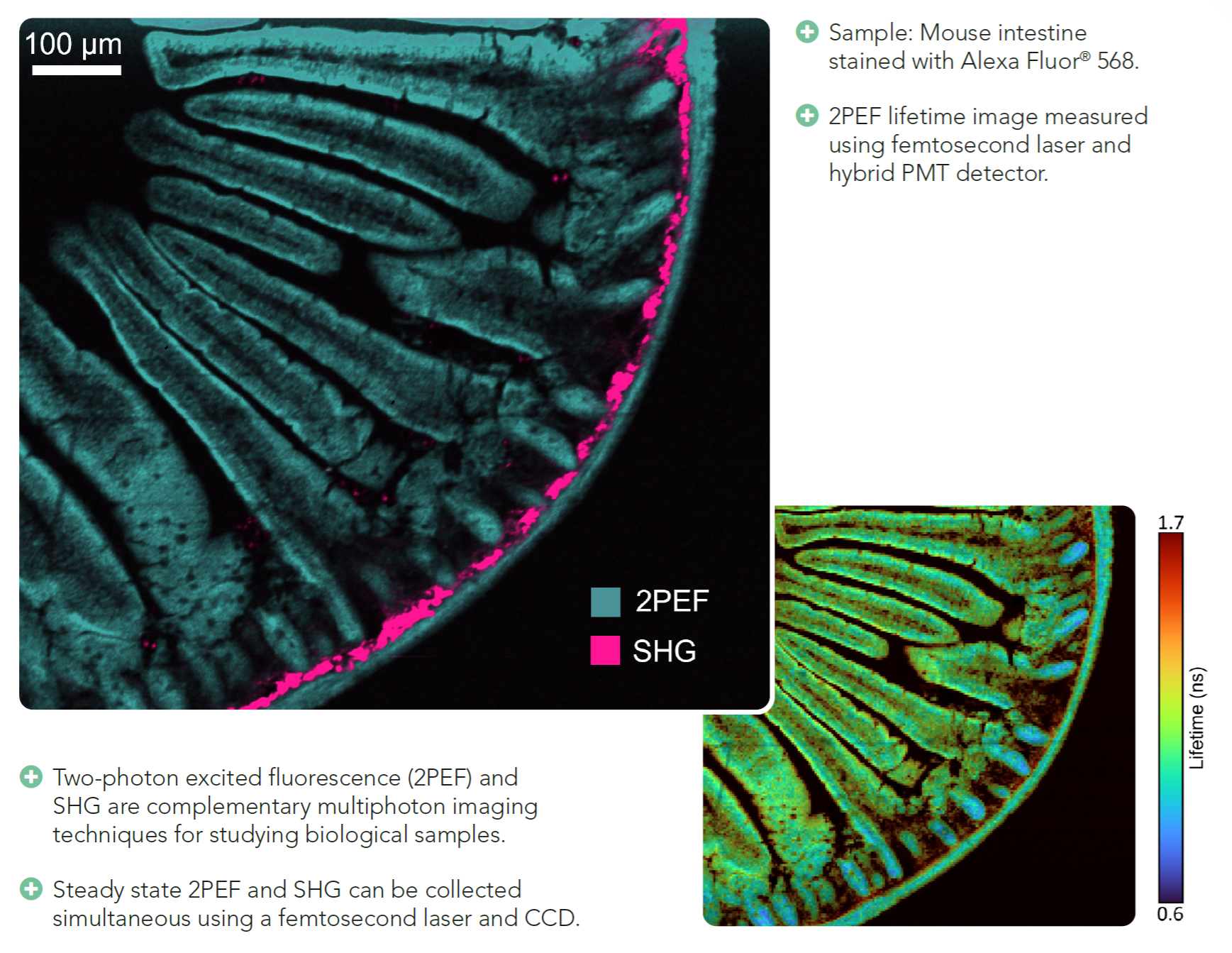

・ラマンに加えPL・FLIM・PLIM・SHG・2PEFなど複数の測定を1台の測定装置で実現

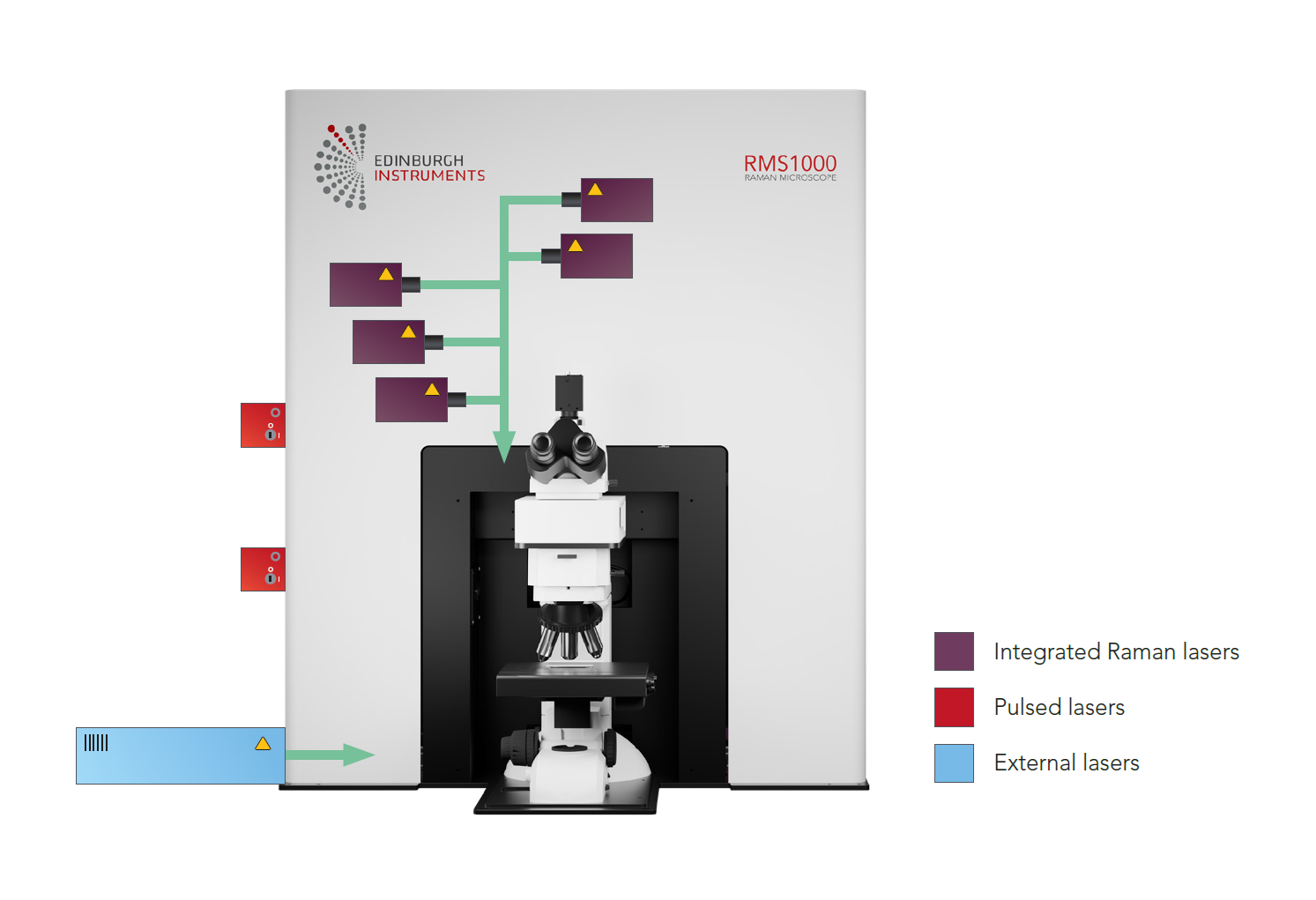

・装置本体に最大5つの異なる波長のレーザを内蔵する事が可能(405～1064nm)
・外部レーザを使用しての測定にも対応可能

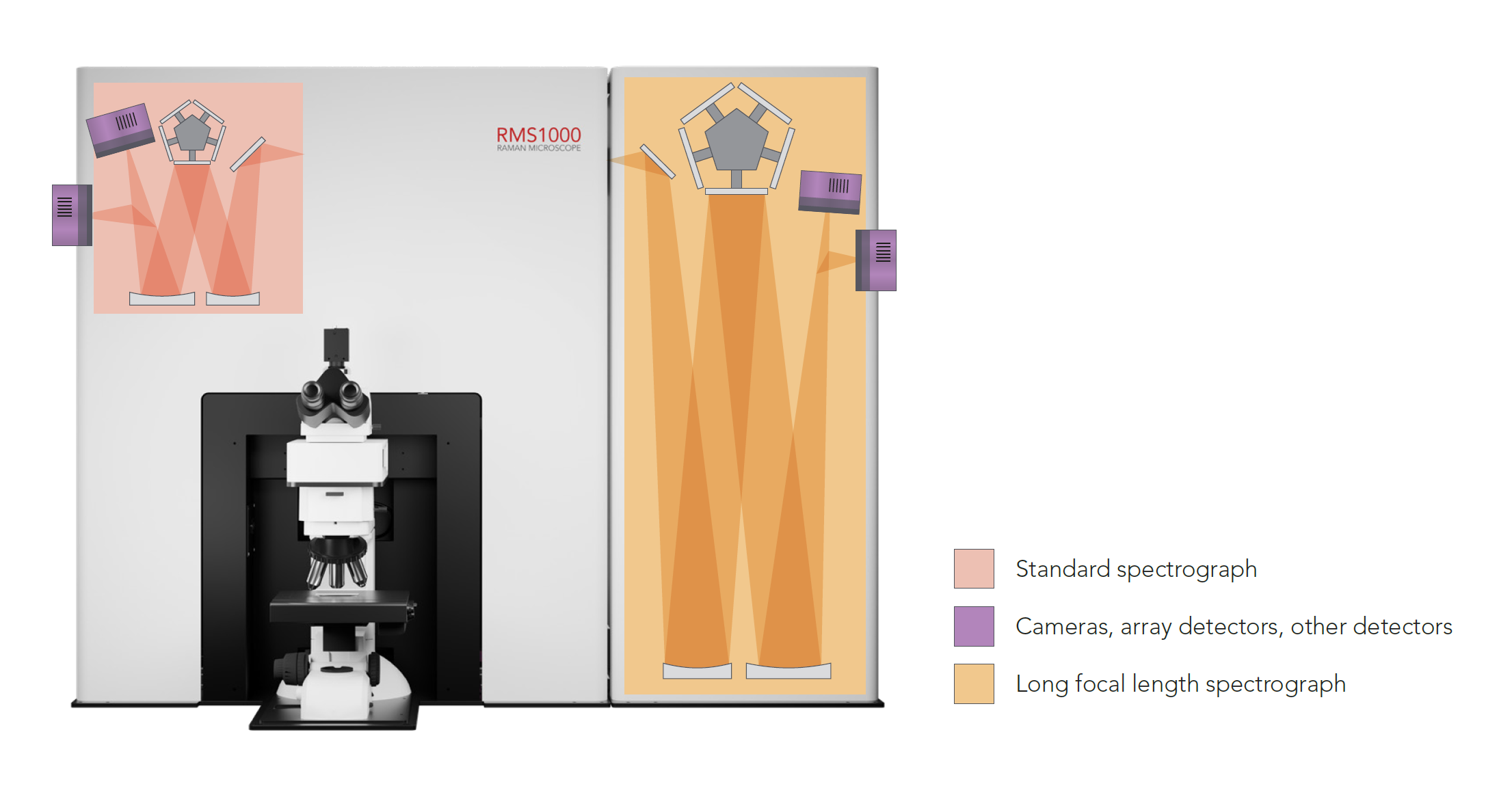

・複数の検出器とデュアル分光器を採用しており用途に応じて使い分けが可能
・真の共焦点設計：可変ピンホールにより空間分解能と深さ分解能を最適化
・可変スリットと位置調整が可能なピンホールにより、より高い画像解像度、
優れた蛍光除去性能、そしてアプリケーション最適化を実現
・内蔵シリコン受光素子とネオン光源による自己波長校正機能を搭載
・完全ソフトウェア制御：
レーザ選択、フィルター、スリット、ピンホールすべて自動制御
・拡張性の高いアクセサリー群：

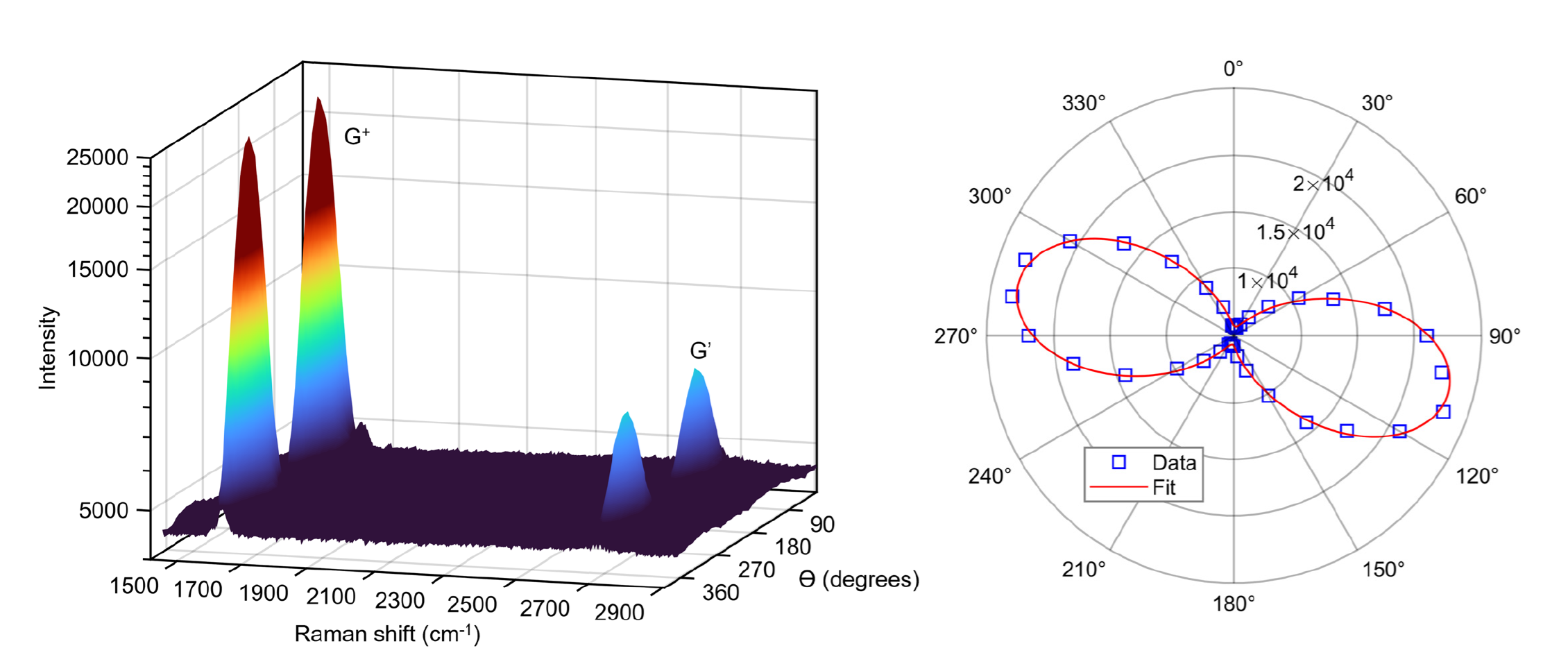

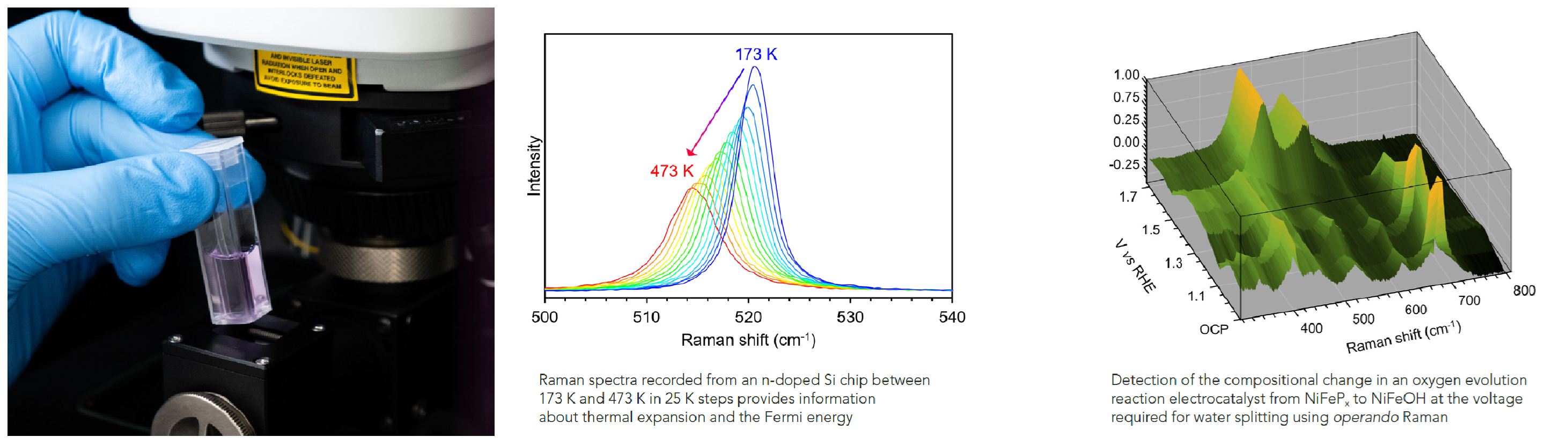

温度ステージ、電気化学セル、偏光解析、フォトカレント測定など
|
|
| 仕様 | ||
|---|---|---|
| レーザ | Up to 5 integrated narrow-band lasers: 532 nm, 638 nm, 785 nm typically used | |
| Additional lasers from UV to NIR are available. | ||
| External CW and pulsed lasers can be integrated | ||
| 2 user-exchangeable positions for EI pulsed laser sources | ||
| Laser selection is fully computer-controlled | ||
| Associated laser rejection filters included, fully computer-controlled | ||
| 分光器 | 波長範囲 | 200 nm - 2,200 nm |
| グレーティング | 5-position grating turrets | |
| スリット | Continuously adjustable, fully computer-controlled | |
| スペクトル分解能 | From <0.1 cm-1 (depending on grating, laser and CCD selection) | |
| 空間分解能 | XY (lateral), Z (axial) | 0.25 μm, <1 μm (depending on laser and microscope objective) |
| スペクトル範囲 | 5 cm-1* - 30,000 cm-1 (* with low wavenumber attachment) | |
| 共焦点イメージング | Adjustable confocal pinhole, fully computer-controlled | |
| ディテクタ | Standard Spectral Detector |
Front illuminated CCD optimisation in the NIR Back illuminated CCD for enhanced sensitivity and spectral range |
| High-Speed Spectral Detector |
Front illuminated EMCCD for optimisation in the NIR Back illuminated EMCCD for enhanced sensitivity and spectral range |
|
| NIR Spectral Detector | InGaAs array for measurements of Raman and PL >1000 nm | |
| Lifetime Detector | High-speed hybrid photodetector, optimised for imaging | |
| NIR Lifetime Detector | PMT optimised for measurements >950 nm | |
| ソフトウェア | Ramacle® | Comprehensive all-in-one, intuitive software package |
| Optional | Chemometric, spectral library packages | |
| レーザー安全基準 | Without Laser Enclosure | Class 3B (depending on external laser source) |
| With Laser Enclosure | Class 1 | |
| 寸法 | W x D x H | From 975 mm x 610 mm x 1170 mm |
| 重量 | From 114 kg | |
|
|
|
|
|
|
|
|
|
