オーシャンインサイトモジュール式ラマンシステム RAMAN-QE

測定内容

測定内容から探す

    ラマン測定, 定性分析

分野

分野から探す

    分析・検査

RAMAN-QE は、裏面入射型CCDディテクタを搭載した高感度の小型ファイバ分光器QE Proをベースとしたモジュール式ラマンシステムです。励起用レーザ、各種ラマンプローブも取りそろえています。また、当社が開発した分光測定用標準ソフトウェアOPwave+に対応しているため、操作もかんたんです。


基礎知識

システム構成例


QE Proのグレーティングとスリットの選択により、スペクトル範囲(*注)と波長分解能が決定します(参考値)。

* 注)システムのスペクトル範囲は分光器とラマンプローブの組合せにより決定します。

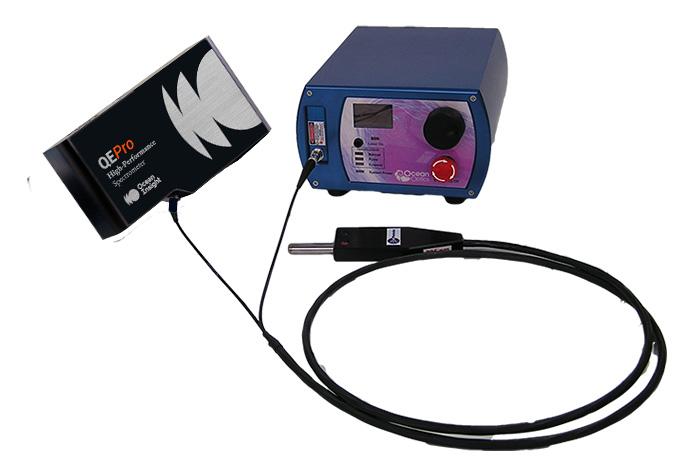

システム構成例

・分光器:QEPro

・レーザ:LASER-785

・ラマンプローブ:ORP

QEPRO-RAMAN-785 波長範囲(nm) 波長分解能(nm)参考値 フィルタ グレーティング
QEPRO-RAMAN-785-5 785 1025 0.520 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-785-10 785 1025 0.572 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-785-25 785 1025 0.676 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-785-50 785 1025 0.858 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-785-100 785 1025 1.222 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-785-200 785 1025 2.314 - 830 Lines Blazed at 800 nm
QEPRO-RAMAN-638PLUS 波長範囲(nm) 波長分解能(nm)参考値 フィルタ グレーティング
QEPRO-RAMAN-638PLUS-5 638 780 0.300 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-638PLUS-10 638 780 0.330 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-638PLUS-25 638 780 0.390 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-638PLUS-50 638 780 0.495 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-638PLUS-100 638 780 0.705 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-638PLUS-200 638 780 1.335 - 1350 Lines Blazed at 675nm
QEPRO-RAMAN-532-PLUS 波長範囲(nm) 波長分解能(nm)参考値 フィルタ グレーティング
QEPRO-RAMAN-532PLUS-5 532 700 0.400 - 1200 Lines Blazed at 540nm
QEPRO-RAMAN-532PLUS-10 532 700 0.440 - 1200 Lines Blazed at 540nm
QEPRO-RAMAN-532PLUS-25 532 700 0.520 - 1200 Lines Blazed at 540nm
QEPRO-RAMAN-532PLUS-50 532 700 0.660 - 1200 Lines Blazed at 540nm
QEPRO-RAMAN-532PLUS-100 532 700 0.940 - 1200 Lines Blazed at 540nm
QEPRO-RAMAN-532PLUS-200 532 700 1.780 - 1200 Lines Blazed at 540nm

励起レーザ

ラマン測定用の励起光としてコンパクトな半導体レーザをご用意しています。

LASER-785 LASER-532
励起波長 785 nm 532 nm
出力(typical) 350 mW 100 mW
スペクトル幅 FWHM <0.15 nm <0.05 nm
▲LASER-785-LAB-ADJ-Sのスペクトル
▲LASER-785-LAB-ADJ-S

ラマンプローブ

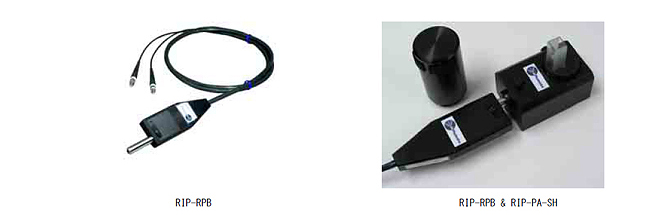

励起レーザの波長に対応した光学フィルタを内蔵したラマンプローブです。


OPwave+ 分光測定用標準ソフトウェア

OPwave+
  • 簡単日本語表示
  • データ保存(text形式)、呼び出し、プリントアウト
  • スペクトル経時変化の測定、データ保存
    • * 指定波長測定、指定波長域測定、指定時間間隔測定
  • 保存波形データの重ね書き機能
  • 露光時間、平均化、ボックスカーの設定
  • 一時停止、手動1スキャンデータ取得可能
  • 外部信号を分光器に入力した際のデータ取り込み機能
  • 無償アップデート対応
  • お客様ご要望の機能を追加、カスタマイズ可能(オプション)

励起レーザ選択や光学系のカスタマイズ

メーカ標準品以外のレーザ(LDやNd:YAGレーザなど)のご選択や光学系(ワーキングディスタンス、観察エリア、光スポット径など)のカスタム対応が可能です。ぜひご相談ください。

アプリケーションノート

トルエンのサンプルスペクトル

システム構成:

  • ・QE Pro(グレーティングH6、スリット;50um)
  • ・LASER-785、RIP-RPB
  • ・測定条件(露光時間:1sec、スキャン平均:1回、波長スムージング:0)
トルエンのサンプルスペクトル

エタノールのサンプルスペクトル

システム構成:

  • ・QE Pro(グレーティングH6、スリット;50um)
  • ・LASER-785、RIP-RPB
  • ・測定条件(露光時間:1sec、スキャン平均:1回、波長スムージング:0)
エタノールのサンプルスペクトル

アセトンのサンプルスペクトル

システム構成

  • ・QE Pro(グレーティングH6、スリット;50um)
  • ・LASER-785、RIP-RPB
  • ・測定条件(露光時間:1sec、スキャン平均:1回、波長スムージング:0)
アセトンのサンプルスペクトル
