オーシャンフォトニクス分光測定用標準ソフトウェア OPwave+

カタログ/技術資料

OPwave+は、弊社が開発した日本語表示によるオーシャンインサイト(旧 オーシャンオプティクス)社製分光器専用のソフトウェアです。簡単なアイコン操作で、分光スペクトルの計測を容易に行うことができます。オーシャンインサイト社のドライバソフトウェアをベースに弊社で開発したプログラムですので、特注対応により個別の機能追加が可能です。弊社のウェブサイトから無償でアップデートが可能で、今後も随時機能を追加していきます。

特長

・簡単日本語表示
・無償アップデート対応
・お客様ご要望の機能を追加、カスタマイズ可能(オプション)
・各種計測・表示ツールを「Menu」項目に集約
・容易な操作で各種計測オペレーション

◆ OPwave+の64bit版をリリースしました。32bit版をお使いのお客様には、64bit版 インストール用CD-ROMを無料で差し上げております。
◆ OPwaveの旧バージョンをお使いのお客様には、OPwave+のインストール用CD-ROMを無料で差し上げています。
 ご連絡はこちらから。【対象分光器の裏面に記載のS/Nもお書き添えください】

機能

各種スペクトルモード表示

  • 相対発光スペクトル(基本スペクトル)
  • 反射・絶対反射・透過・吸光度スペクトル
  • 絶対放射強度スペクトル
  • 相対強度補正スペクトル
  • ラマンスペクトル
  • 各種計測モードの同時表示
  • 多チャンネル波長同時モニタ、複数スペクトルの連結
  • 各種計測モードの同時タブ表示および個別設定が可能
  • 保存波形データの重ね書き機能
  • 複数分光器(最大6台)の制御に対応

各種測定値表示

  • 全光束(Lumen)
  • 照度(Lux)
  • 色測定(X,Y,Z、x,y,z、L*a*b*)
  • 演色評価数(R1~R15, Ra)
  • 放射照度(μW/cm2
  • PAR、PPFD、R/FR比
  • ⊿uv
  • ピーク波長、中心波長、ドミナント波長、スペクトルFWHM
  • データ保存関係

    • 全スペクトルモードデータ保存(text形式)、呼び出し、印刷
    • スペクトル経時変化の測定、データ保存

        指定波長測定、指定波長域測定、指定時間間隔測定

        指定波長域経時変化1ファイル保存機能

    • 指定2波長データの演算処理(加減乗除)
    • 一時停止、手動1スキャンデータ取得可能
    • 外部信号を分光器に入力した際のデータ取り込み機能
    • 複数分光器の経時変化同時スタート機能

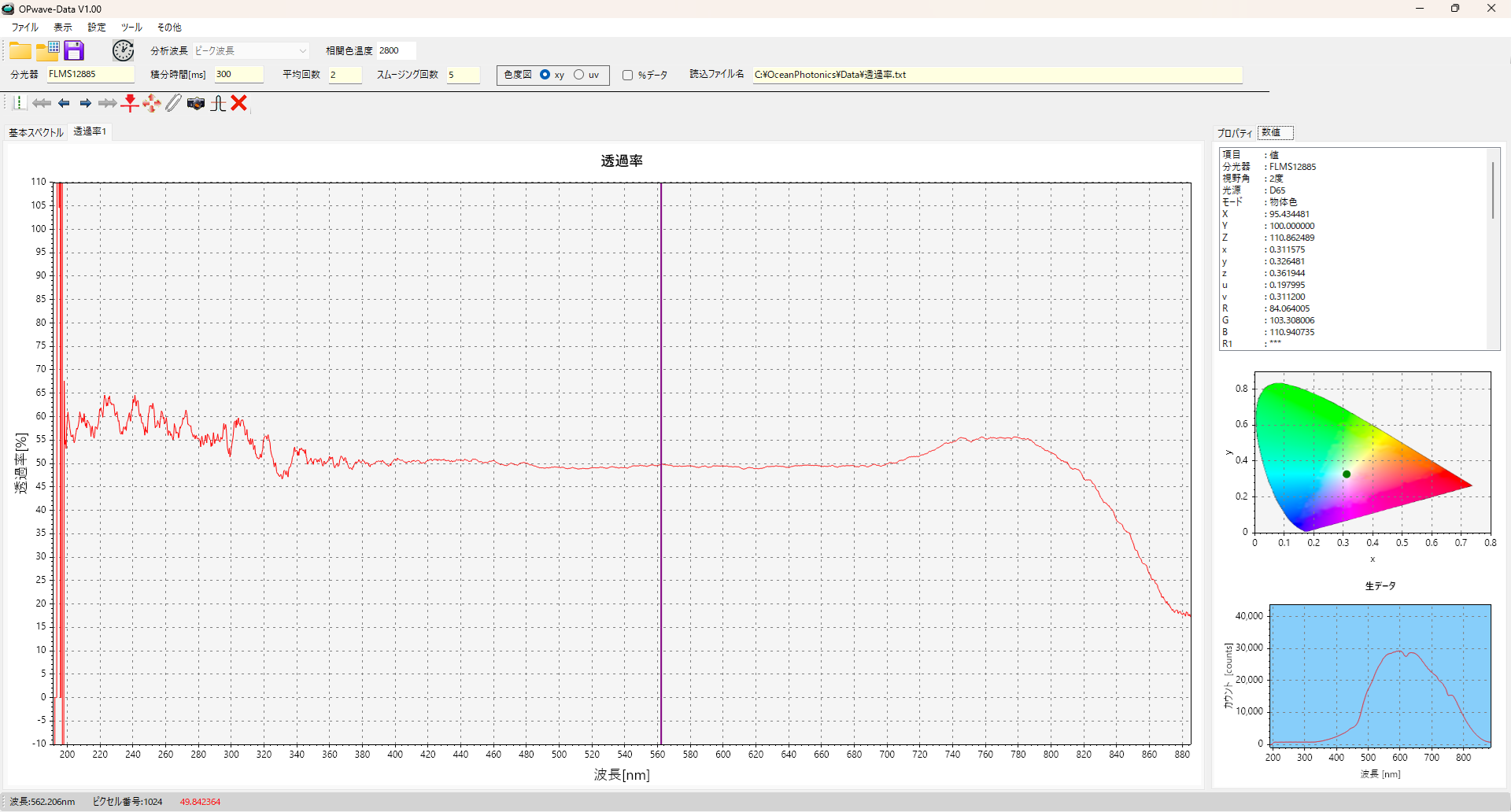

    ソフトウェアの表示例

    *画像をクリックで拡大表示します。
    絶対放射強度測定モードによる白色LED測定
    分光器複数台制御: 水銀アルゴンランプ+ハロゲン光源スペクトル

    お客様ご要望の機能を追加、カスタマイズ可能 (オプション)

    カスタム対応例(オプション)

    本ソフトウェアはカスタム対応ソフトウェアです。お客さまの各種測定および制御にあわせ、カスタマイズ可能です。以下にカスタム事例を紹介します。

    ユーザ開発プログラムからのOPwave+制御 (DDE機能使用)
    ユーザオリジナルのプログラムにDDE機能(アプリケーション間通信機能の1種)を組み込み、OPwave+にもDDE機能を追加します。双方でコマンドの内容を相談し、それらのコマンドをそれぞれのプログラムに組み込みます。
    指定波長の光強度に演算処理した結果をアナログ出力 (ノートPCのUSBポートを使用、出力数はDA変換機器の機種に依存)
    複数波長の強度に演算処理を行い、その結果をユーザの装置にアナログ出力します。フィードバック制御に最適な構成になり、高速な制御が可能となります。演算内容については別途お打合わせさせて戴きます。
    サンプルステージとの連動 (指定位置の反射率計測など)
    大きなサンプルの場合、ステージを移動しての多点計測が必要な場合があります。ステージ移動と連動して計測を行い、同時にファイル保存も行います。
    測定サンプルのランキング出力 (ランキング及びデータをExcelへ出力)
    サンプルを計測し演算を行います。前もって指定したランキングに則ったランキング及び数値をExcelに出力します。Excelへの出力形式は別途お打合わせさせて戴きます。

    その他カスタム内容など、ご相談ください。

    OPwave+ 最新バージョンダウンロード

    OPwave+ 最新バージョンのアップデータは下記のページでダウンロードできます。

    OPwave+ トライアル

    まだOPwave+をお使い頂いた事のない、オーシャンインサイト(旧 オーシャンオプティクス)社製分光器ユーザー様を対象に、無償トライアル版をご提供しています。ぜひ一度お試しください。トライアルをご希望の方は以下のページからご連絡ください。
