オーシャンフォトニクス拡散光照射・透過測定システム OP-DLI-TRシリーズ
測定内容
発光測定, 反射測定, 透過・吸収度測定, 色測定, オンライン測定, 紫外域測定, 近赤外域測定
分野
OEM, 近赤外域, 紫外域, 塗装・コーティング, 分析・検査

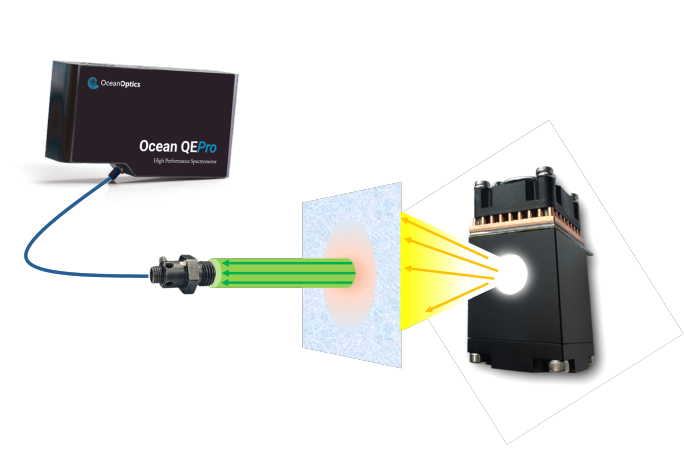

拡散光照射・透過測定システムOP-DLI-TRシリーズは、LEDを内蔵した小型積分球MiniStarを照射光源として使用し、均一な拡散光をサンプルに照射して透過特性を測定するシステムです。
受光部は、「積分球による拡散受光」と「コリメートレンズによる垂直受光」の2方式から選択できます。
拡散受光方式は、サンプルからの透過光を広い範囲で取り込むことができ、模様や凹凸のあるサンプルなど、広い測定面積での平均的な評価に適しています。
一方、垂直受光方式は、主にサンプルを透過した垂直方向の光を測定するため、垂直成分の評価や高速測定に適しています。
紫外から可視、近赤外まで対応した各種受光器を用意しており、サンプルサイズ、測定面積、波長範囲、測定目的に応じて最適な構成をご提案します。

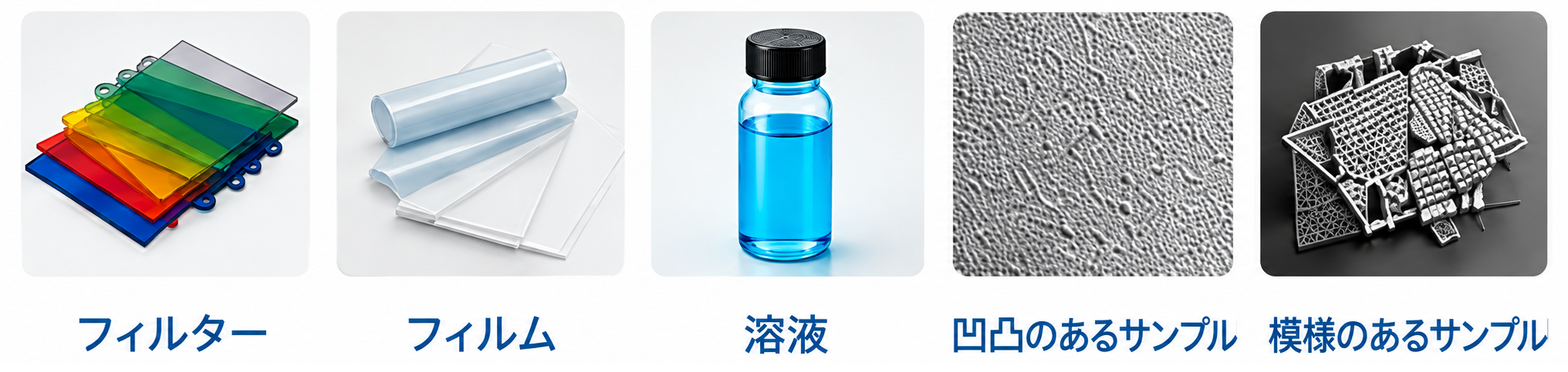

フィルタ、フィルム、溶液など様々なサンプルに対応し、専用サンプルホルダの設計も可能です。また、ソフトウェアのカスタマイズや測定システムの自動化にも対応します。
特長
● LED内蔵小型積分球による拡散光照射
● 2種類の受光方式に対応
● シアンギャップ（Cyan Gap）および近赤外（NIR）帯域までを良好にカバーした幅広い波長範囲に対応
● 複数の測定系を組み合わせた同期測定に対応
● サンプルや用途に合わせた柔軟なシステム構成
● ソフトウェアのカスタマイズ・システム自動化にも対応
● フィルタ・フィルム・溶液など様々なサンプルに対応した特注サンプルホルダ
標準システム構成
SR6 ファイバマルチチャンネル分光器
型番：SR-6VN500-25
波長範囲：350～1000 nm
波長分解能：1.64 nm
シアン・NIR対応 検査用 均一照射光源 MiniStar
型番：MS-SD
LED発光波長範囲：400nm～900nm
開口径：φ10mm
内径：φ30mm
受光部
受光用積分球一式 もしくは コリメートレンズ一式から選択
受光用積分球一式
型番：3P-GPS-030-SF
波長範囲：300nm～1300nm
積分球内径：3インチ
開口径：1インチ
コリメートレンズ一式
型番：74-UV
波長範囲：200nm～2000nm
スポット径：5mm～
光ファイバ
型番：P400-2-VIS/NIR
波長範囲：400～2500nm
コア径：400μm
サンプルホルダ（ご検討のサンプルに合わせ特注対応）
OPwave+ 分光測定用標準ソフトウェア（PCはご用意ください）
□簡単日本語表示
□反射・透過・吸光度測定モード
□データ保存（text形式）、呼び出し、プリントアウト
□スペクトル経時変化の測定、データ保存
* 指定波長測定、指定波長域測定、指定時間間隔測定
□露光時間、平均化、ボックスカーの設定
□外部信号を分光器に入力した際のデータ取り込み機能
□無償アップデート対応
お客様ご要望の機能を追加、カスタマイズ可能（オプション）
* サンプルの判定・選別などソフトウェアの
特注も承っております。ご相談ください。
システム構成例図
「積分球による拡散受光」 「コリメートレンズによる拡散受光」
型番：OP-DLI-TR-SPH 型番：OP-DLI-TR-COL

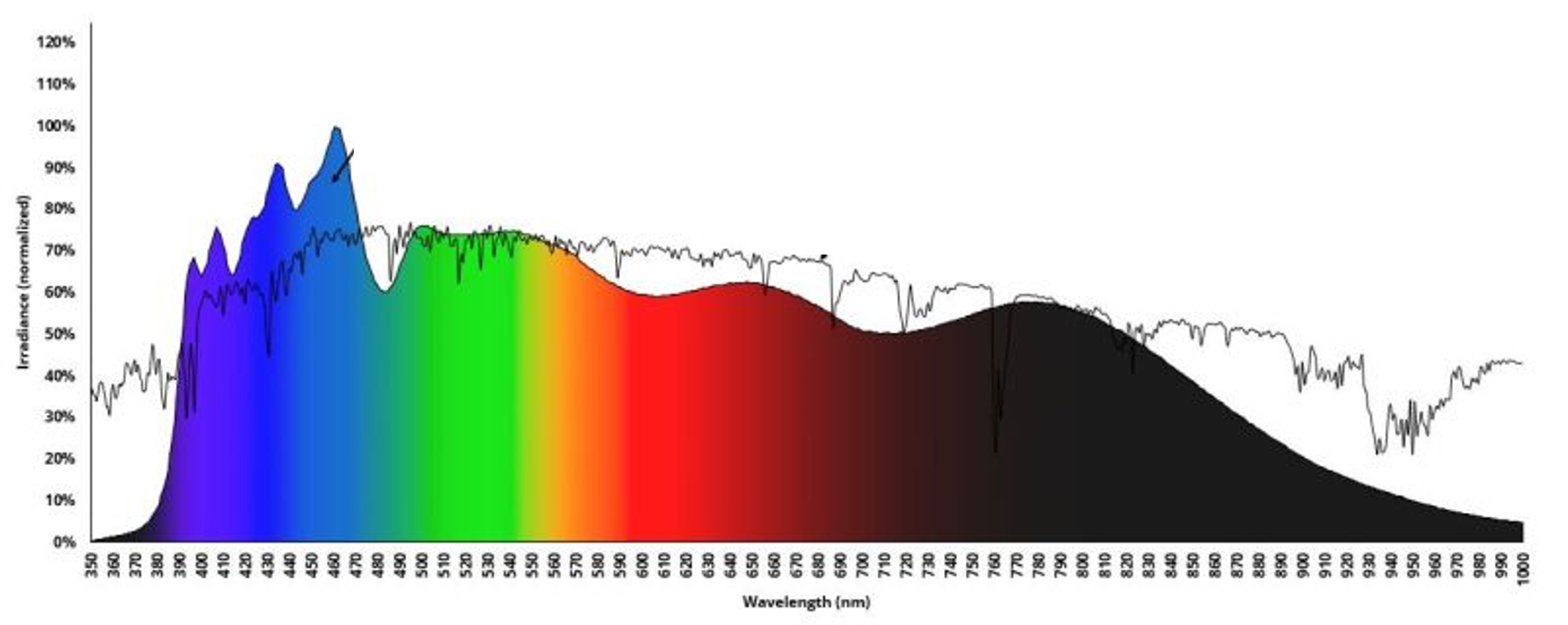

LED光源のスペクトル例
