マルチスペクトルビデオカメラLightShift-VNIRは、16の測定波長バンド幅(415～940nm)と最大28fpsのフレームレートを持ち、全ての素子における偏光情報まで測定することの可能なマルチスペクトルビデオカメラです。革新的なプレノプティックスペクトルイメージング技術を採用しており、１台の測定器で空間情報、マルチスペクトル情報、偏光情報を、最大28fpsのフレームレートで測定することができます。
光学系にマイクロレンズアレイを使用することで、正確な空間情報、スペクトル情報、そして空間分解能を実現します。マイクロレンズアレイ内の各マイクロレンズは、対物レンズを通して結像した撮影範囲内のある点を、2次元検出器アレイ（焦点面アレイ）の一部領域に分散させ、ハイパースペクトル検出器のスーパーピクセルを形成します。スーパーピクセル内の各サブピクセルが、物体のスペクトル特性を表すために使用されるカラーフィルターアレイを通過した光を受光することで、一つのサブピクセルが一つのカラーフィルターを透過した光を受光します。スーパーピクセルがスペクトル情報を持ち、スーパーピクセルを2次元的に配置することで、空間情報を構成することが可能となります。このスーパーピクセルアレイを時間的に連続して検出することで、スペクトル情報、空間情報を持つカメラとして機能させることが可能となります。このLightShiftの設計は特許を取得しています。
また、ご要望に合わせてバンドパスフィルタや測定波長帯域の特注対応も承っております。標準品がご用途に合わない場合、是非ご相談ください。
・全ての素子においてスペクトル情報と偏光情報の取得が可能
・切り替え可能なバンドパスフィルタ(415～940nm、16波長)と偏光フィルタ
・スペクトル情報のリアルタイムモニタを実現(最大フレームレート：28fps)
・マイクロレンズアレイを光学系に採用することで高い測定精度を実現
・ユーザフレンドリーな専用ソフトウェア
・カスタム対応が可能なバンドパスフィルタ
・近赤外域、中赤外域に対応した特注仕様にも対応可能
| ・移動型自律ロボット | ・医療診断 | ・石油、ガス漏れ検知 | ・環境モニタリング |
| ・材料科学 | ・バイオフォトニクス | ・食品加工と品質管理 | ・マシンビジョン |
| ・精密農業 | ・鉱業 | ・大気質モニタリング | ・リアルタイムセキュリティ監視 |
| ・野生生物モニタリング | ・海洋生物学 | ・産業プロセスモニタリング |

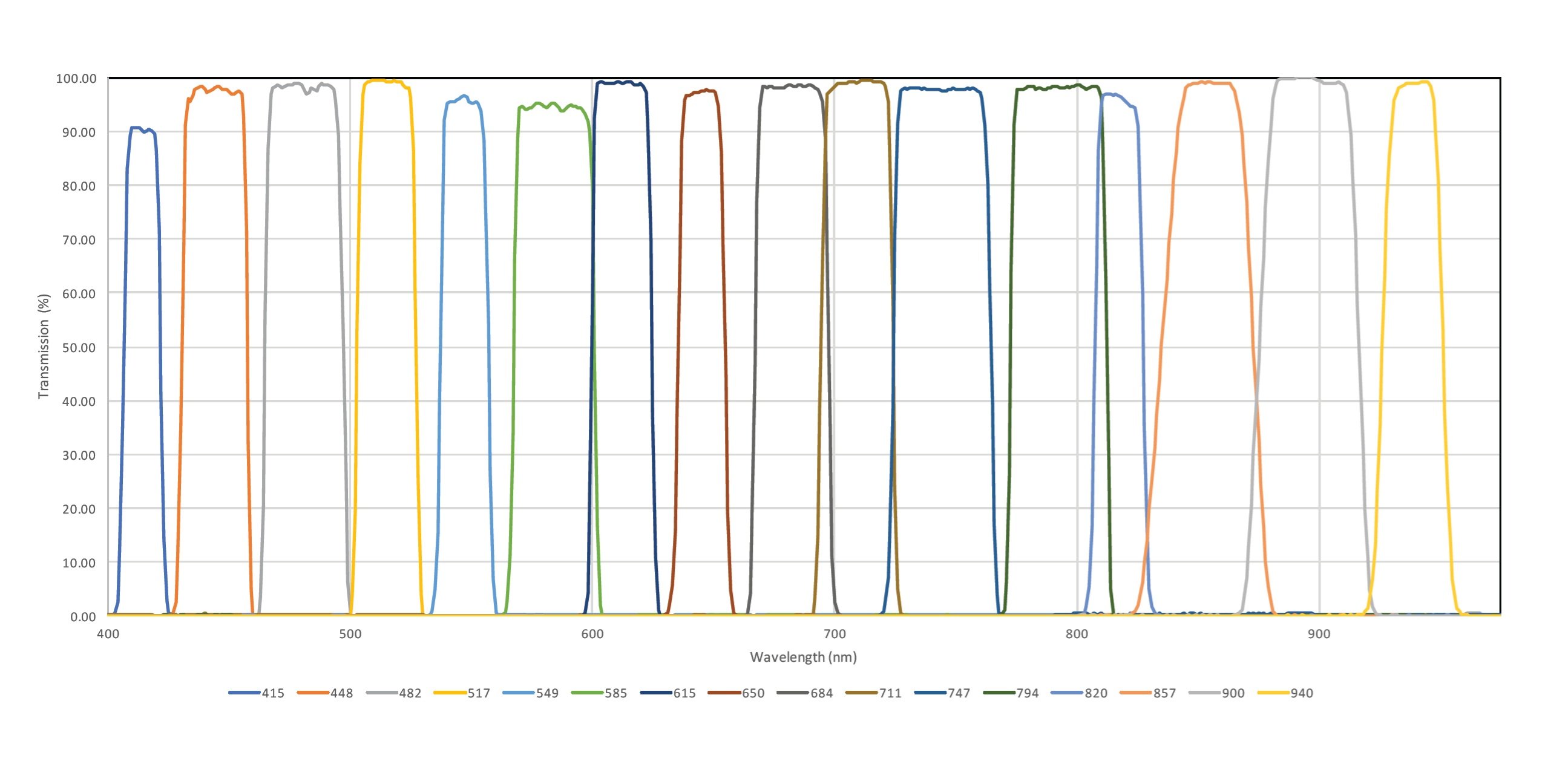

16種類の異なる波長のバンドパスフィルタをご用意しておりますので、アプリケーションに合わせて最適なものをご選択頂けます。また、上記バンドパスフィルタに加え、4種類の偏光フィルタ(0°, 45°, 90°, 135°)を追加することができます。バンドパスフィルタはレンズ前面の絞りに配置されているため、簡単に交換が可能です。異なる波長を必要とする様々なアプリケーションに合わせて、カメラを簡便に切り替えることができます。また、標準品でご用途に合うフィルタがない場合、特注対応も承っております。

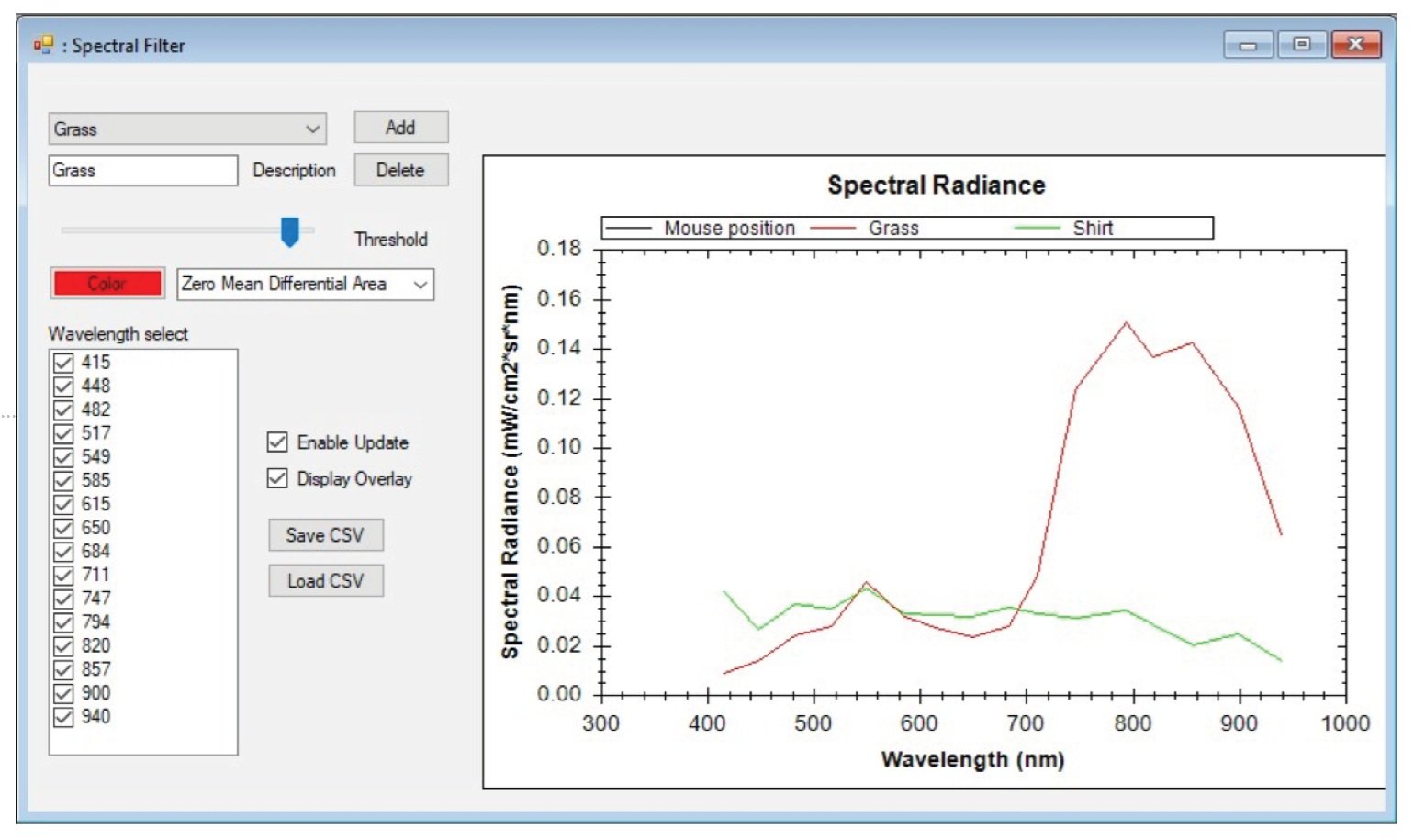

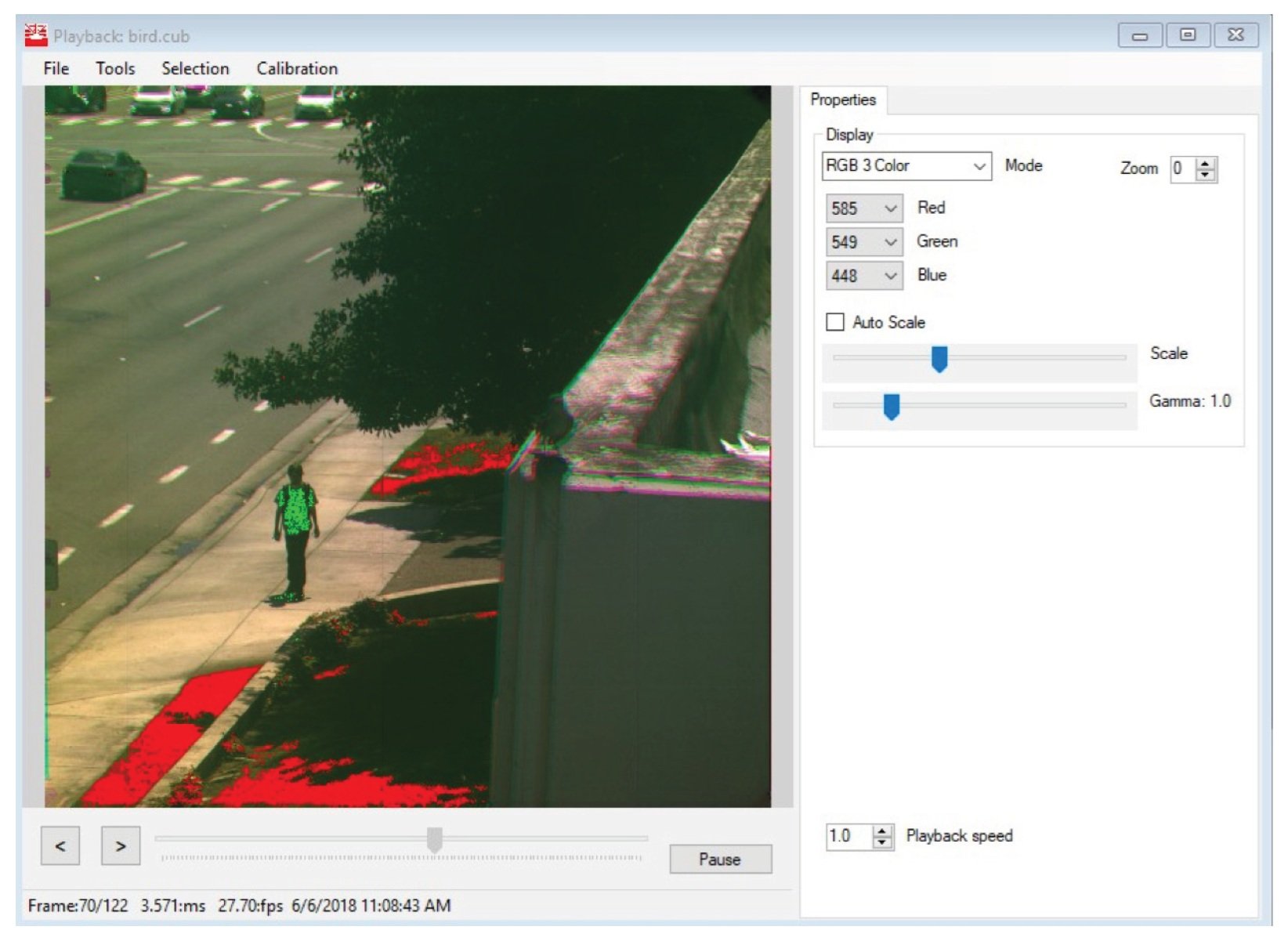

専用ソフトウェアLightShift PROは、ライブビデオ撮影モードと保存ビデオ再生モードの2つの測定モードがあります。ソフトウェアウィンドウ内の2つの別々のウィンドウで、カメラからのライブビデオのストリーミングと保存したビデオの再生を同時に行うことができます。また、保存した複数のビデオを同時に再生することも可能です。さらに、ENVIを使用してビデオファイルを開く場合、LightShift Proは、使用するフィルタの中心波長を含むENVIヘッダー付きのBSQ形式でファイルを保存することも可能です。
| 波長レンジ | 400～1000nm |
|---|---|

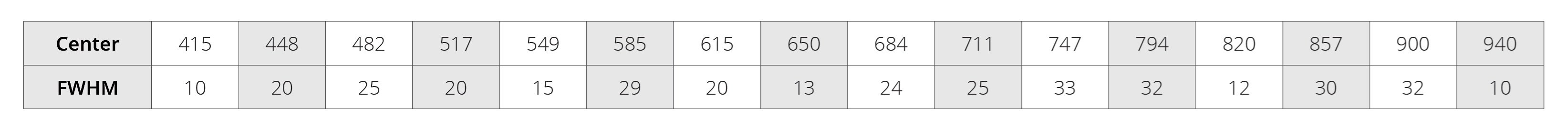

| 波長分解能(FWHM) | バンドパスフィルタ：16波長 415nm, 448nm, 482nm, 517nm, 549nm, 615nm, 650nm, 684nm 711nm, 747nm, 794nm, 820nm, 857nm, 900nm, 940nm 偏光フィルタ：4種類 0°, 45°, 90°, 135° |
| 空間分解能 | 512 × 512 |
| センサー | CCD |
| フレームレート | 28 fps |
| ピクセル間隔 | 7.4(スペクトル)、29.6(空間) |
| 積分時間 | 0.001sec |
| ダイナミックレンジ | 12 bit |
| 開口(F値) | 2.7 |
|---|---|
| 焦点距離(mm) | 66 |
| HFOV(角度) | 6.5 |
| IFPV(mRad) | 0.45 |
| CPU | Intel Core i7 以上 |
|---|---|
| RAM | 8 GB |
| OS/th> | Windows 10 |
| グラフィックス | NVIDIA Graphics (GeForce GTX980, 980Ti, 1080以上)＊ |
| ストレージ | ソリッドステートドライブ |
＊LightShift LVIRAの性能を最大限に引き出す為に、イメージング装置に高性能なコンピュータシステムが必要となります。データ処理用の高性能グラフィックエンジンは、イメージング装置をフルフレームレート（28fps）で動作させることをサポートします。
その他| 重量 | 5.81 lbs (2.64kg) |
|---|---|

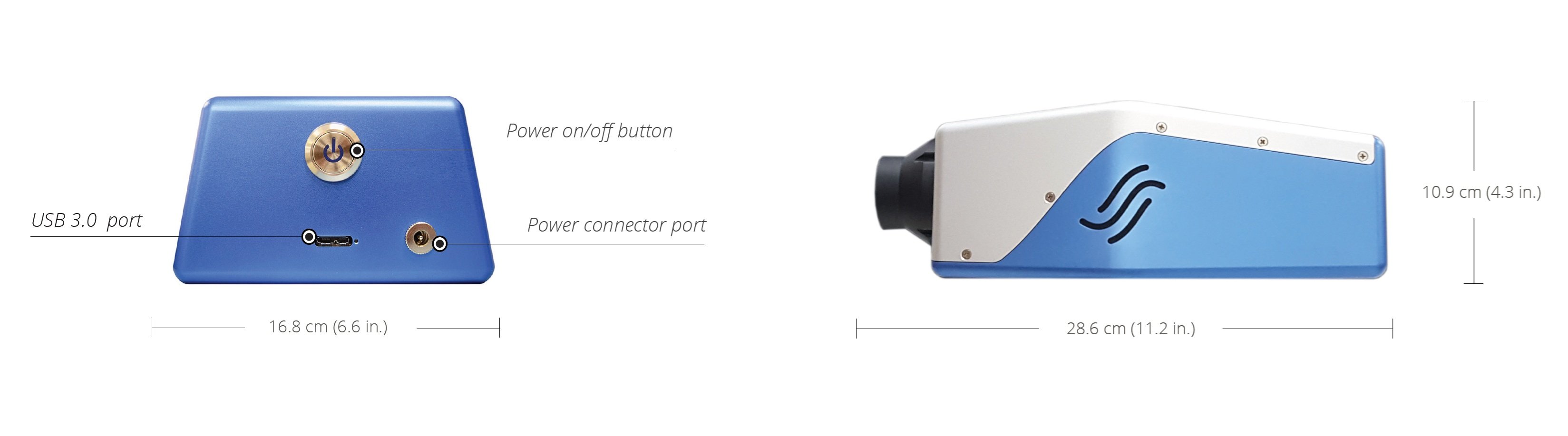

| 寸法(WHL) | 16.8 cm x 10.9 cm x 28.6 cm (6.6 in. x 4.3 in. x 11.2 in) |
| 電力 | 12 VDC; < 12W |
| インターフェース | USB3.0 |
