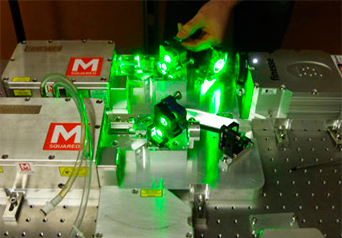

実際の狭線幅動作と共振器設計についてMスクエアレーザー社製＜SolsTiS＞CWリング･チタンサファイアレーザで説明します。

波長選択のために、SolsTiSは複屈折フィルタ（BRF）を使用しています。 BRFは、複屈折性の結晶板で波長依存損失を利用して波長選択を行います。波長選択方法はBRFを回転させることによって行います。波長選択分解能は±0.5nm程度です。

レーザ光の線幅を細く動作させるためには共振器内に薄いガラス板のエタロンを追加します。エタロンはBRF同様に共振器にスペクトル損失をもたらします。これは、BRFより周波数をはるかに狭くし単一縦モード（単一周波数発振）動作が可能で、エタロンの間隔を調整することで周波数を微調整することができます。しかし、アクティブな安定化機構がないとポンプ出力と外部振動、周囲温度または圧力の変化のような外部要因の大きさに応じてモードホップ、マルチモード動作することがあります。 長時間の単一縦モード動作のために共振器内のエタロンに電子サーボロックを追加します。エタロンの間隔をディザリングすることで最も近い縦モードおよびサーボループの捕捉範囲内にロックし単一縦モード動作を維持することができます。

コンピュータ制御のPZTマウントミラー（図２のM3ミラー）によって、SolsTiSの共振器長を正確に調整することができ、縦モード周波数を正確に微細調整することができます。 エタロン電子サーボロックが動作していると単一縦モード動作を維持しながら共振器長を変更して周波数の調整または掃引が可能です。SolsTiSでは、デュアルスタックPZTを1つの共振器ミラー（M3）に採用しており、1つのPZTは周波数スキャン専用で、もう1つは周波数ロック専用のPZTです。

極挟線幅が必要な場合は、高い安定性と高いフィネスを備えたリファレンスキャビティを外部に追加します。 SolsTiSの内部共振器をこのリファレンスキャビティ（温度制御された一体化密閉魔法瓶構造で光学部品は全てインバーに搭載）にロックすることで、線幅を50kHz未満（測定時間100 usにおける絶対値）に減らすことができます。

SolsTiSの絶対周波数ドリフトは非常に低く、通常<100MHz / hr /℃ですが、適切な周波数誤差信号を入力することで原子吸光線や高精度波長計などの絶対周波数にもロックできます。
