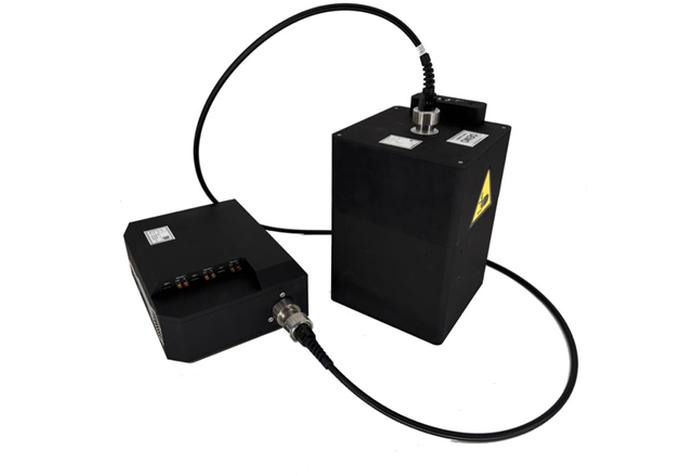

DMG （Display Mirror Gonio）は、分光放射輝度計と組み合わせて、ディスプレイの角度依存の分光特性を自動で測定できる配光測定システムです。幅広い観測角度に対応し、正確な表示品質評価を可能にします。DMG は高耐久の産業用ファイバー（IFC）で 分光放射輝度計 と接続され、可動部を伴う測定でも安定した信号伝送と高い信頼性を確保します。分光放射輝度計は、冷却 CCD センサーを搭載し、低ノイズ・広ダイナミックレンジを実現。ディスプレイ測定向けに最適化されており、380〜780 nm の波長範囲で高精度な放射輝度測定が可能です。高輝度ディスプレイにも対応する専用ファームウェアを搭載し、研究用途から製造現場まで幅広くご利用いただけます。

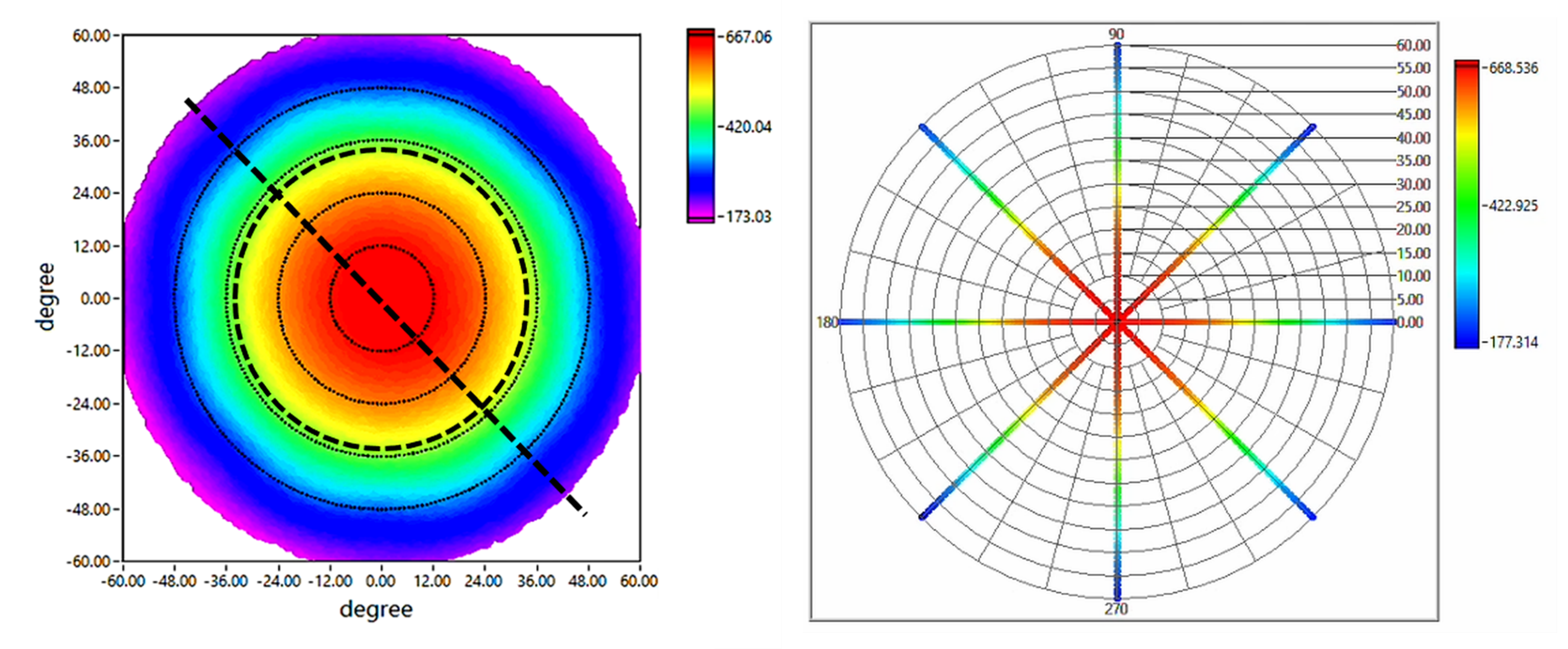

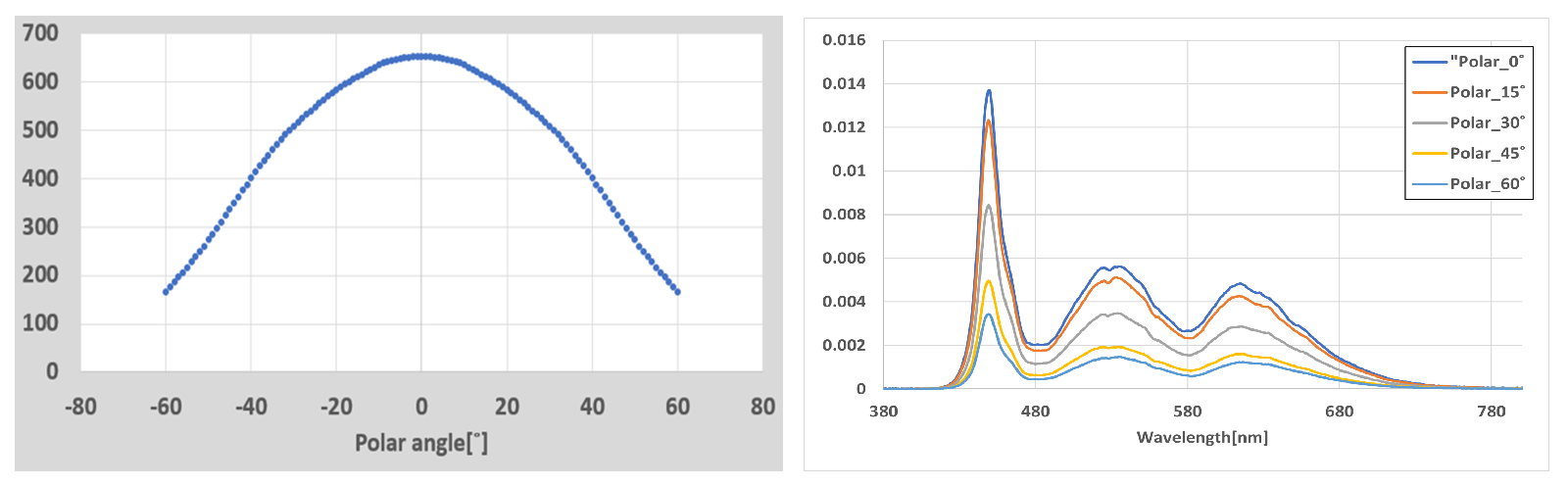

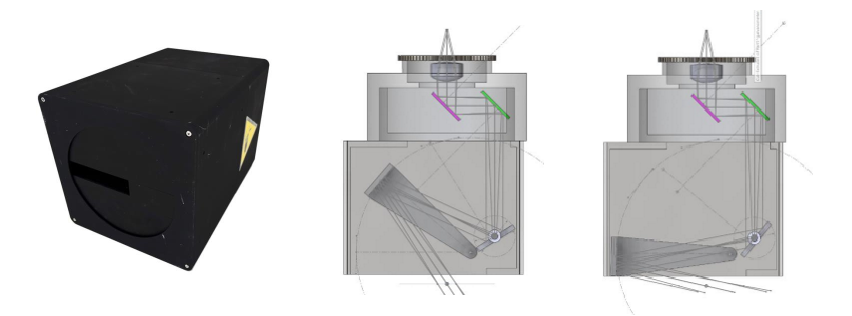

●視野角特性を高精度に自動測定が可能
広い角度範囲と高分解能 偏角：最大75°方位角：最大350°角度ステップ：1°未満
●超高輝度ディスプレイ、HDR、AR/VR、車載HUDなどの超高輝度表示に対応
最大 1,000,000 cd/m²（NDフィルタホイール搭載）
●暗部から明部まで安定した分光輝度測定
冷却型CCDによる高精度、超低ノイズ、高ダイナミックレンジ測定が可能

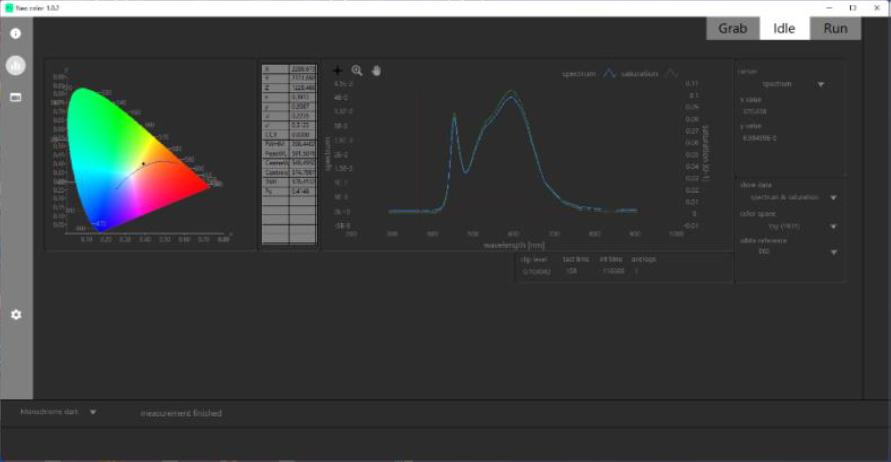

●色度/輝度評価に最適
可視域をカバーした380～780nmに対応したディスプレイ専用の分光放射輝度計
●フリッカー & 分光特性を同時に測定

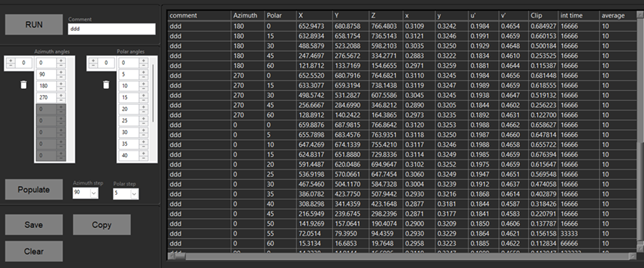

●自動測定システムに簡単に組み込み可能
USBTMC / SCPI、USB3・Ethernet・RS232・トリガーI/Oに対応
●可動系に強い産業用ファイバー採用
IFC 工業用ファイバーコネクタにより、 ゴニオ動作でも断線・劣化しにくく長期安定測定が可能
|
|
| 測定仕様 | |||||
|---|---|---|---|---|---|
| 分光範囲 | 380～780nm | ||||
| DMG偏角 | 0～60° / 0～75° | ||||
| DMG方位角 | 0～350° | ||||
| 角度精度 | ±0.5° | ||||
| スポット位置精度 | ±2mm (偏角0°) | ||||
| 切替速度 (偏角15°) | 約100ms | ||||
| 切替速度 (方位角45°) | 約300ms | ||||
| 輝度範囲 ※1 |
0.0005～10,000cd/m² (ODなし・積分時間延長で低輝度可、OD使用で拡張) |
||||
| 輝度精度 ※1 | ±2% | ||||
| 色度精度 (x,y) | ±0.0015 | ||||
| 非直線性 | <1% | ||||
| データ出力分解能 | ソフトウェアで実質任意設定可 | ||||
| FWHM | 約2.8nm | ||||
| 高次光カットフィルター | 回折次数選択フィルタ (線形可変) | ||||
| 波長精度 ※2 | ±0.06nm | ||||
| 迷光 | 約0.05% (400nm測定) | ||||
| 検出器 | 冷却検出器 S7031 | ||||
| ダークノイズ | 3-5カウント (16bit ADC) | ||||
| S/N比 ※3 | >1300:1 | ||||
| ODホイール | オプション | ||||
| 積分時間 | 1.6ms～30分 | ||||
| CCD温度 | -10°C | ||||
| インターフェース | USB / RS232 / Ethernet / Trigger | ||||
| 測定パラメータ | スペクトル・色度 (x,y)・DWL・PWL・CRI・CCT等 | ||||
| データ処理時間 | 15ms | ||||

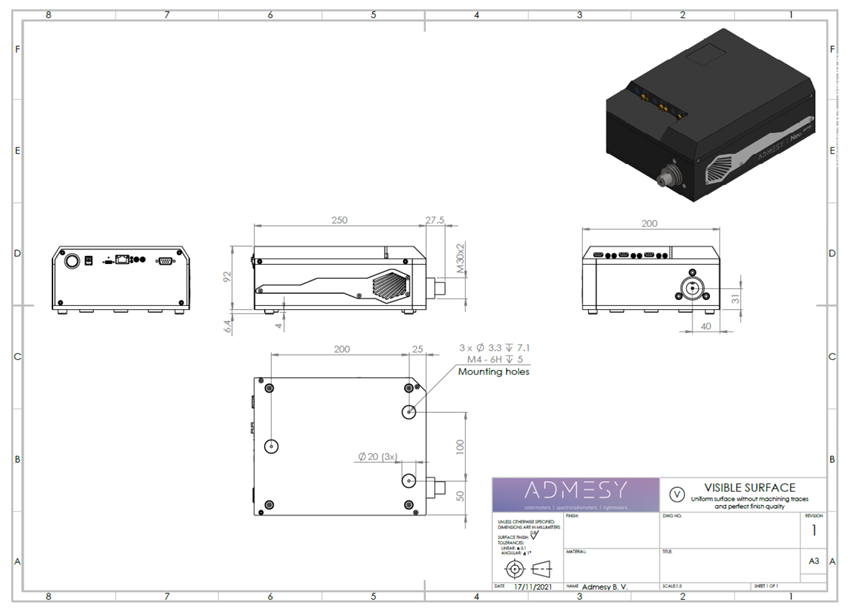

| Neoサイズ | 図面参照 | ||||
| Neo重量 | 5.3kg | ||||
| DMGサイズ | 図面参照 | ||||
| DMG重量 | 9kg | ||||
| 動作温度 | 10～35℃ | ||||
| 電源入力 | 15V DC (14.5-15.5V) | ||||
| 消費電力 | 標準12W / 最大30W | ||||
| ファイバー接続 | 産業用ファイバコネクタ | ||||
| 測定仕様*¹²：最大積分時間30秒を基準。本装置はそれ以上の積分時間でも測定可能。 | |||||
|---|---|---|---|---|---|
| 輝度性能範囲 | 0.005～1,000,000 cd/㎡ (最大積分時間30秒) | ||||
| 輝度(光源A) | 精度 | 輝度レベル | 精度 | ||
| ~0.005 cd/㎡ | 5% | ||||
| >0.05～1,000,000cd/㎡ | 2% | ||||
| 輝度(LCD画面) | 再現性(*²stdev) | 輝度レベル | 再現性(Lv) | 積分時間 (ms) | |
| ~0.005 cd/㎡ | 0.7% | 30000 | |||
| ~0.05 cd/㎡ | 0.3% | 10000 | |||
| ~0.2 cd/㎡ | 0.11% | 3000 | |||
| ~1 cd/㎡ | 0.05% | 500 | |||
| ~10 cd/㎡ | 0.05% | 75 | |||
| >100 | 0.05% | 16 | |||
| 色の性能範囲 | 0.005～1,000,000 cd/㎡(最大積分時間30秒) | ||||
| 色(光源A) | 精度 | 輝度レベル | 精度 | ||
| ~0.005 cd/㎡ | +/- 0.003 | ||||
| >0.05～1,000,000 cd/㎡ | +/- 0.0015 | ||||
| カラー(LCD画面) | 再現性(*²stdev) | 輝度レベル | 再現性(x,y) | 積分時間 (ms) | |
| ~0.005 cd/㎡ | 0.0015 | 30000 | |||
| ~0.05 cd/㎡ | 0.001 | 10000 | |||
| ~0.2 cd/㎡ | 0.0003 | 3000 | |||
| ~1 cd/㎡ | 0.0003 | 500 | |||
| ~10 cd/㎡ | 0.0003 | 75 | |||
| >100 | 0.0003 | 16 | |||
| SYS-DMG-01-01 3 mm スポット径対応、偏角 0～60° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 3 mm +/- 3.2度レンズ | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径2.8mm | |||||
| 15度、直径3.2×3.6mm | |||||
| 30度、直径3.4×4.0mm | |||||
| 45度、直径3.0×4.4mm | |||||
| 60度、直径3.2×6.9mm | |||||
| 測定距離(WD) | 30mm | ||||
| SYS-DMG-01-02 6 mm スポット径対応、偏角 0～60° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 6 mm +/- 1.8度レンズ | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径6.2mm | |||||
| 15度、直径6.2×6.5mm | |||||
| 30度、直径6.3×7.3mm | |||||
| 45度、直径6.3×8.6mm | |||||
| 60度、直径6.3×12.9mm | |||||
| 測定距離(WD) | 30mm | ||||
| SYS-DMG-01-03 9 mm スポット径対応、偏角 0～60° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 9 mm +/- 1.5度レンズ | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径8.9mm | |||||
| 15度、直径8.9x9.2mm | |||||
| 30度、直径9.0x10.2mm | |||||
| 45度、直径9.0x12.5mm | |||||
| 60度、直径9.0x18.2mm | |||||
| 測定距離(WD) | 30mm | ||||
| SYS-DMG-02-01 3 mm スポット径対応、偏角 0～75° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 3 mm +/- 3.2度レンズ | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径2.8mm | |||||
| 15度、直径3.4×3.5mm | |||||
| 30度、直径3.9×4.4mm | |||||
| 45度、直径3.9×4.3mm | |||||
| 60度、直径3.4×7.0mm | |||||
| 75度、直径3.0x13.2mm | |||||
| 測定距離(WD) | 8mm | ||||
| SYS-DMG-02-01 6 mm スポット径対応、偏角0～75° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 6 mm +/- 1.9度レンズ | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径6.1mm | |||||
| 15度、直径6.1x6.4mm | |||||
| 30度、直径6.3x7.1mm | |||||
| 45度、直径6.3x8.9mm | |||||
| 60度、直径6.2x12.3mm | |||||
| 75度、直径6.3×25.4mm | |||||
| 測定距離(WD) | 8mm | ||||
| SYS-DMG-02-03 9 mm スポット径対応、偏角 0～75° | |||||
|---|---|---|---|---|---|
| レンズ仕様 | 9 mm +/- 1.6度 | ||||
| 各偏角におけるスポットサイズ | |||||
| 0度、直径9.0mm | |||||
| 15度、直径9.0x9.2mm | |||||
| 30度、直径9.1x10.3mm | |||||
| 45度、直径9.1x12.6mm | |||||
| 60度、直径9.2x17.6mm | |||||
| 75度、直径9.2×35.5mm | |||||
| 測定距離(WD) | 8mm | ||||
| USB + イーサネット + RS232 測定速度 | |||||
|---|---|---|---|---|---|
| USB / Ethernet による演算処理とデータ通信 | ~12ms (17ms※) | ||||
| 積分時間 16.666 ms における測定速度 | ~30回/s | ||||
| 積分時間 75 ms における測定速度 | ~11回/s | ||||
| 積分時間 1,000 ms における測定速度 | ~1回/s | ||||
| 積分時間 30,000 ms における測定速度 | ~0.033回/s | ||||
| USB + イーサネット 測定スペクトル速度 | |||||
|---|---|---|---|---|---|
| USB / Ethernet による演算処理とデータ通信 | 16ms | ||||
| 積分時間 16.666 ms における測定速度 | ~30回/s | ||||
| 積分時間 75 ms における測定速度 | ~11回/s | ||||
| 積分時間 1,000 ms における測定速度 | ~1回/s | ||||
| 積分時間 30,000 ms における測定速度 | ~0.033回/s | ||||
