測定内容
分野

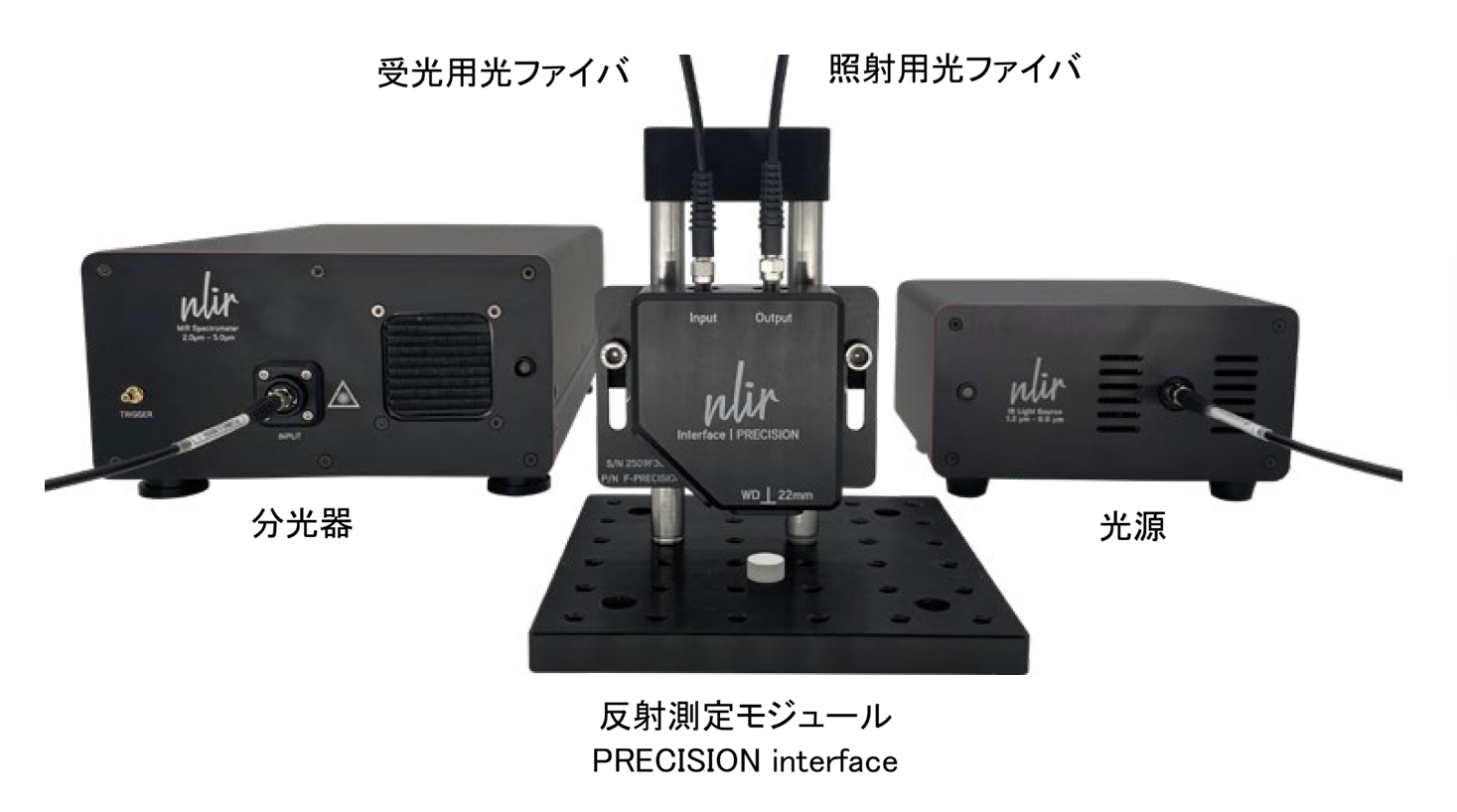

中赤外域反射用分光器一式測定 BUNDLE-REF-PRECISIONシリーズは、ファイバ入力型高速中赤外分光器BUNDLEシリーズと赤外域用の反射測定用モジュールPRECISION interface、そしてファイバ出力型中赤外域用光源FIBERを組み合わせた、2～5μmの中赤外域に対応した反射測定用分光器一式です。
反射測定用モジュールPRECISION interfaceの測定スポット径は500μm未満(測定距離22mm)となっており、微小領域における反射測定に最適です。検出器はアップコンバージョン技術を使用した分光器を使用しており、msecオーダーの測定時間を実現します。
・中赤外域(2.0～5.0μm)における反射測定を簡便に実現
・測定スポット径500μm未満の微小領域の反射測定が可能
・研究開発から生産ラインまで、幅広いシーンに対応可能
・アップコンバージョン技術により簡便な中赤外域のリアルタイム分光測定を実現
・黒体に近い安定放射と高い信頼性を両立した1050 ℃シリコンカーバイド光源を使用
・サンプル非接触(測定距離22mm)による測定が可能な為、生産ラインにも最適
・調整不要、動作安定(稼働箇所なし)
| ・ポリマー、プラスチック材料（固体/フィルム表面） | ・金属（コーティング） | ・固体薬剤、製剤粉体 |
| ・食品粉体、固体食品表面 | ・化学工業用粉末、触媒材料 | ・表面コーティング／塗料層（薄膜・固体表面） |
| ・環境試料 | ・鉱物、岩石粉末 | ・医療材料、生体関連材料表面 |
| ・繊維・テキスタイル表面処理分析 |
| MIDWAVE | BUNDLE-1K | BUNDLE-130K | |
|---|---|---|---|
| 測定波長範囲 | 2.0～5.0μm | ||
| 分解能 ＊1 | 6cm-1 | 3cm-1 | 2.5cm-1 |
| 積分時間 ＊2 | 10.8μsec～0.5sec | 9μsec～1sec | 1.3～654μsec |
| 最大読み出し速度 | 400Hz | 1.4kHz | 130kHz |
| A/Dコンバータ | 16bit | 16bit | 12bit |
| ダークノイズ、std ＊3 | 11 counts | 60 counts | 1 count |
| 最小検出出力(@100msec) | 5 pW/nm | 75pW/nm | 25pW/nm |
| 入射コネクタ ＊4 | SMA905 | ||
| 入射偏光 | 垂直 | ||
| 最大使用温度 | 30℃ | ||
| 寸法(H x L x W) ＊5 | 200 x 100 x 306mm | ||
| 重量 ＊5 | 5kg | ||

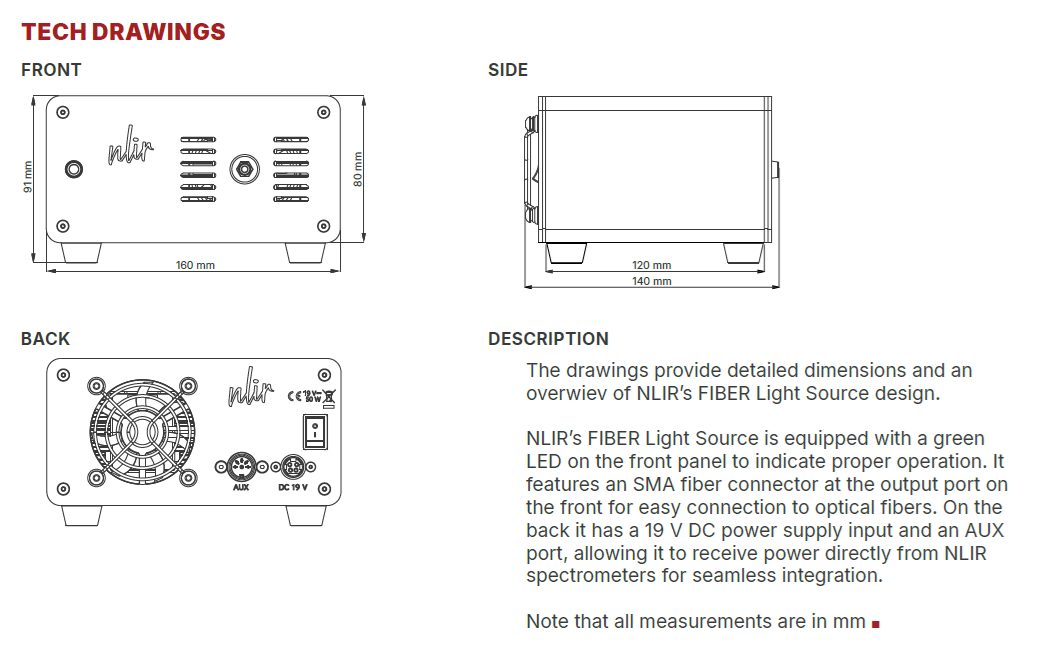

| 波長範囲 | 1.2～8.0 µm |
|---|---|
| 光源 | 1050 ℃ シリコンカーバイド |
| 出力＊6 | 5mW |
| 出力コネクタ | SMA905 |
| 寿命＊7 | ＞1800時間 |
| 供給電圧＊8 | 19V DC |
| 寸法（L × W × H） | 130 × 160 × 90 mm |
| 重量 | 1.5 kg |
| 波長範囲 | 2.0～5.0 µm |
|---|---|
| 測定距離 | 22mm |
| 反射率＊9 | ＞5% |
| 測定スポット径＊10 | ＜500μm |
| ファイバコネクタ | SMA905 ファイバコネクタ | 寸法（L×W×H） | 33 × 100 × 82 mm |
| 重量 | 385g |
