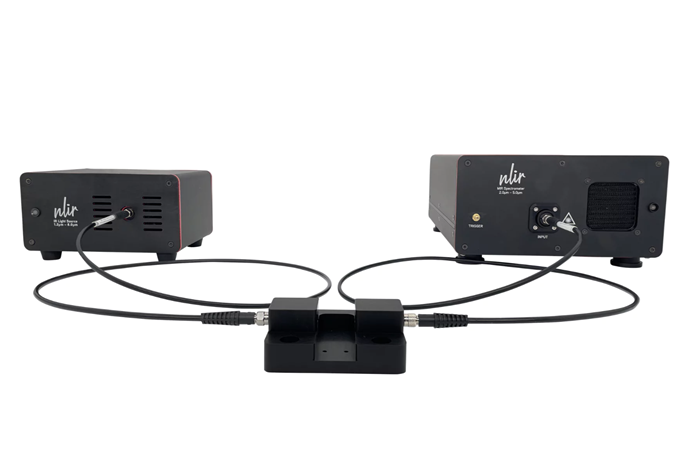

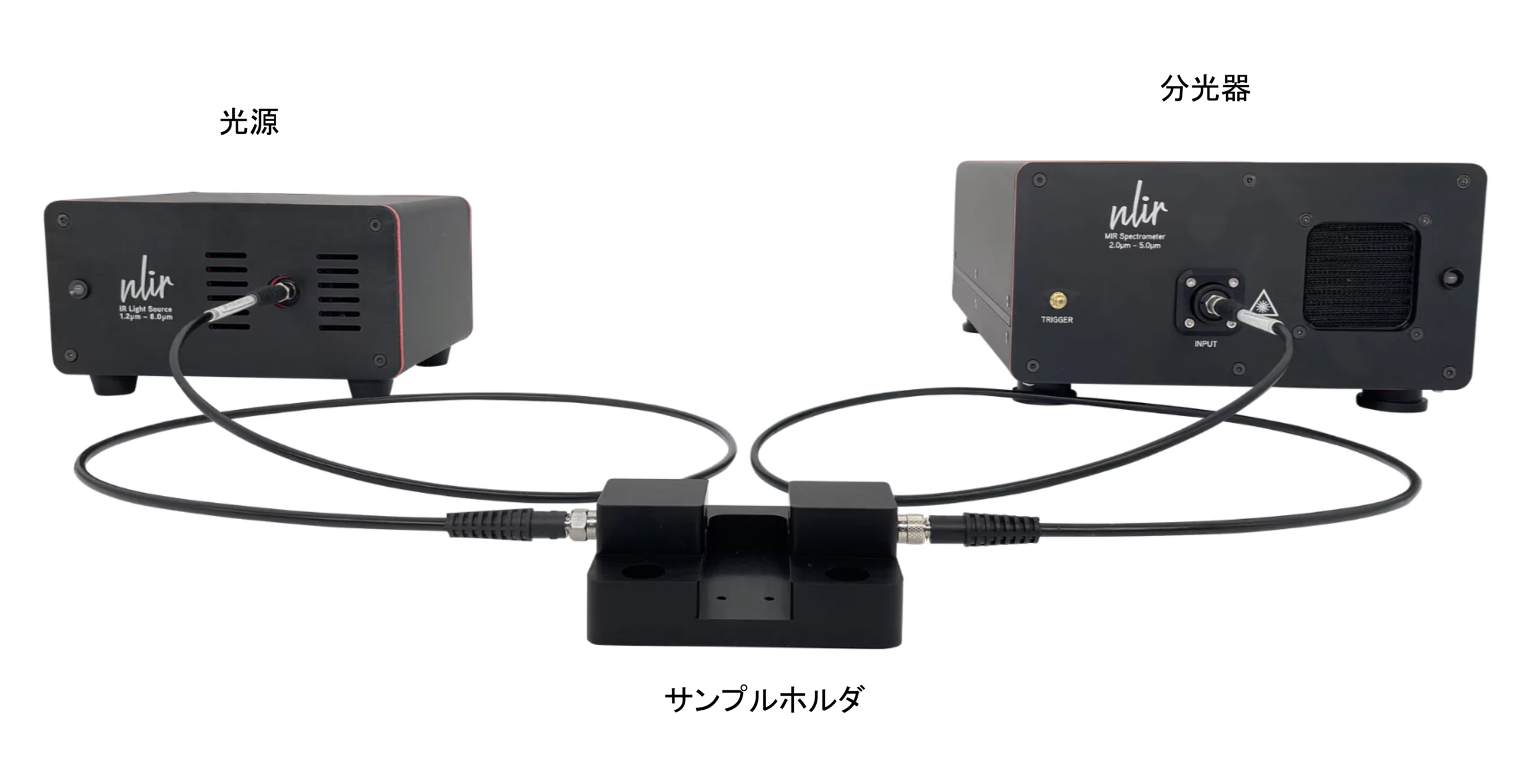

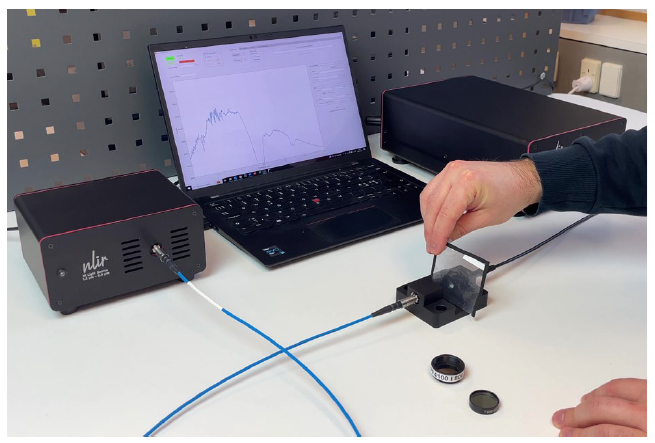

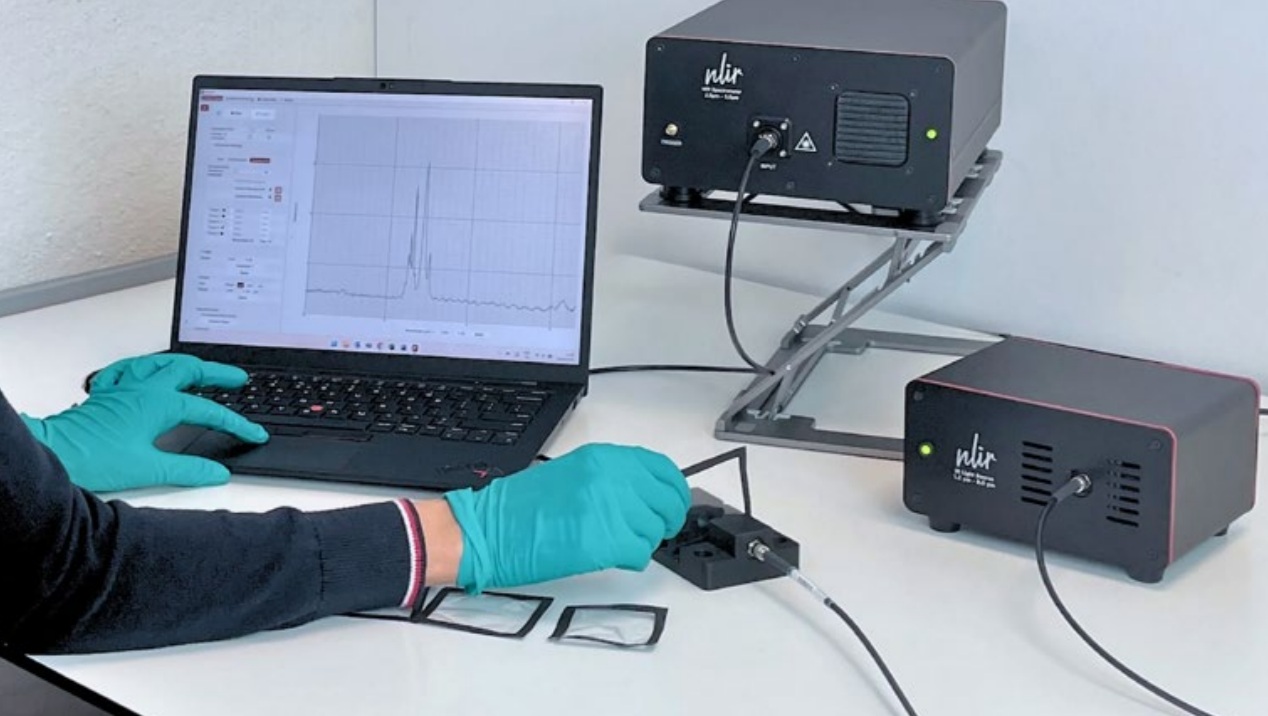

中赤外域用透過測定システム BUNDLE-TR-INTERFACEは、ファイバ入力型高速中赤外分光器BUNDLEシリーズと赤外域用の透過測定用サンプルホルダTRANMISSION interface、そしてファイバ出力型中赤外域用光源FIBERを組み合わせた、2.0～5.0μmの中赤外域に対応した透過用分光器一式です。
プラスチックフィルム、薄膜、光学コーティング、水を含まない液体、ガス等、幅広いサンプルにお使い頂けます。検出器はアップコンバージョン技術を使用した分光器を使用しており、msecオーダーの測定時間を実現します。サンプルホルダがご検討のサンプルに合わない場合は、サンプルホルダの特注対応も承っております。

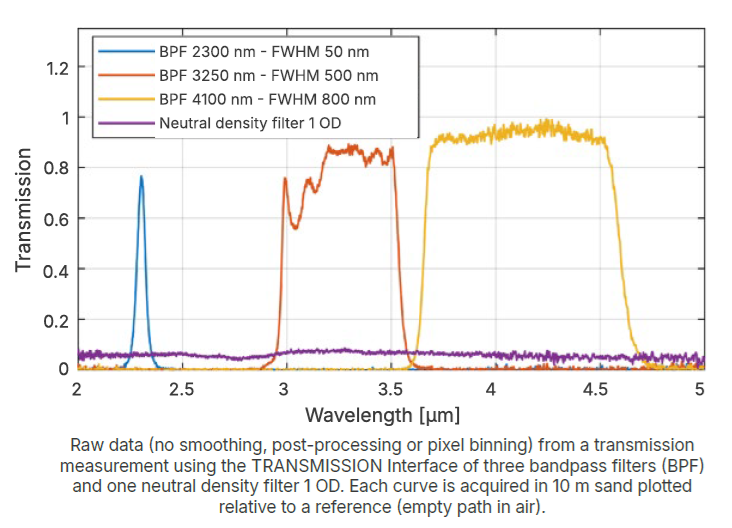

・中赤外域(2.0～5.0μm)における透過測定を簡便に実現
・フィルム、薄膜、光学コーティング、水を含まない液体、ガス等、幅広いサンプルに対応可能
・研究開発から生産ラインまで、幅広いシーンに対応可能
・アップコンバージョン技術により簡便な中赤外域のリアルタイム分光測定を実現
・黒体に近い安定放射と高い信頼性を両立した1050 ℃シリコンカーバイド光源を使用
・光源、サンプルホルダ、分光器全てがファイバ出力の為、簡便なセットアップを実現
・サンプルホルダの特注対応が可能
・調整不要、動作安定(稼働箇所なし)
| MIDWAVE | BUNDLE-1K | BUNDLE-130K | |
|---|---|---|---|
| 測定波長範囲 | 2.0～5.0μm | ||
| 分解能 ＊1 | 6cm-1 | 3cm-1 | 2.5cm-1 |
| 積分時間 ＊2 | 10.8μsec～0.5sec | 9μsec～1sec | 1.3～654μsec |
| 最大読み出し速度 | 400Hz | 1.4kHz | 130kHz |
| A/Dコンバータ | 16bit | 16bit | 12bit |
| ダークノイズ、std ＊3 | 11 counts | 60 counts | 1 count |
| 最小検出出力(@100msec) | 5 pW/nm | 75pW/nm | 25pW/nm |
| 入射コネクタ ＊4 | SMA905 | ||
| 入射偏光 | 垂直 | ||
| 最大使用温度 | 30℃ | ||
| 寸法(H x L x W) ＊5 | 200 x 100 x 306mm | ||
| 重量 ＊5 | 5kg | ||
| 波長範囲 | 1.2～8.0 µm |
|---|---|
| 光源 | 1050 ℃ シリコンカーバイド |
| 出力＊6 | 5mW |
| 出力コネクタ | SMA905 |
| 寿命＊7 | ＞1800時間 |
| 供給電圧＊8 | 19V DC |

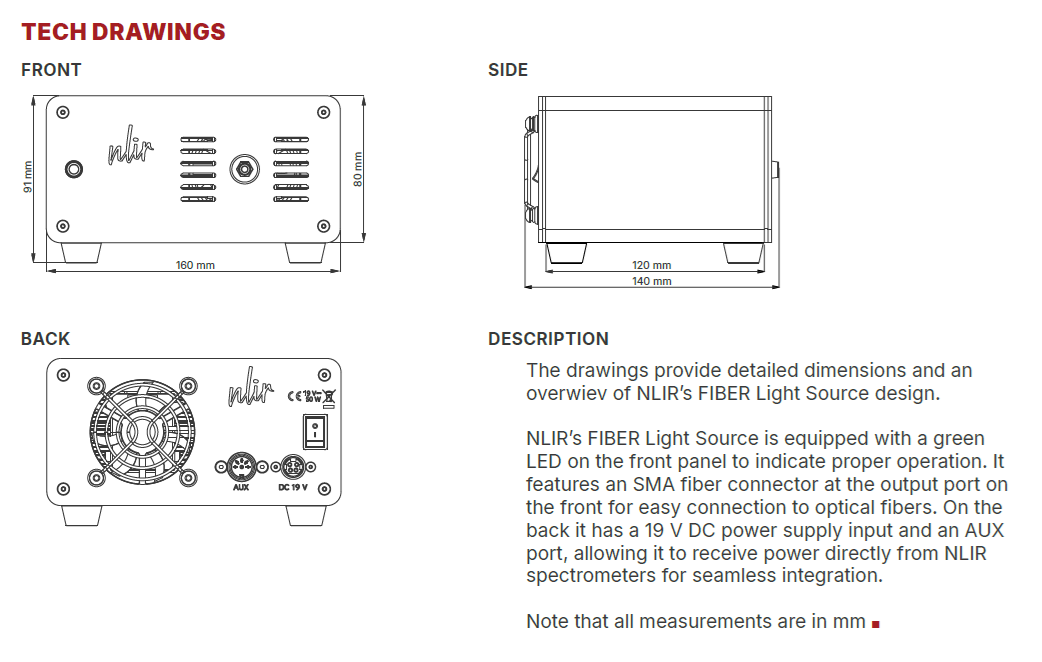

| 寸法（L × W × H） | 130 × 160 × 90 mm |
| 重量 | 1.5 kg |
| 波長範囲 | 2.0～5.0 µm |
|---|---|
| コリメートレンズ材 | CaF₂（フッ化カルシウム） |
| 透過率＊9 | ＞40%以上 |
| ファイバコネクタ | SMA905 ファイバコネクタ |
| 光出力 | フリースペース | 寸法（L×W×H） | 65 × 77 × 29 mm |
| 重量 | 220g |
