オーシャンインサイト短時間露光対応ファイバマルチチャンネル分光器 Ocean SR2

カタログ/技術資料

測定内容

測定内容から探す

    発光測定, 透過・吸収度測定, レーザ測定, オンライン測定

分野

分野から探す

    OEM, プラズマ, レーザ

Ocean SR2は高速スペクトル取得（最小積算時間：1μs）が可能なコンパクトかつ軽量な次世代のスタンダード分光器です。レーザー特性評価、プラズマモニタリング、吸光測定などのアプリケーションに最適です。また、クロスプラットフォームソフトウェア開発キット（SDK）であるOcean Directが付属します。

特長

・低価格・取り扱い簡便
・コンパクト（88.1×63.5×31.45 mm/275g）
・ユーザ交換可能なスリット
・簡易接続(ハードウェア)：USBバスパワー
・簡易設置(ソフトウェア)：OPwave+
・各種光源、ファイバ、プローブ、ホルダなど豊富なオプションアクセサリ
・OEM供給に最適なハードウェア＆ソフトウェア環境

基礎知識

分光測定用標準ソフトウェア最新版のダウンロードはこちら

仕様

寸　法
サイズ 88.1×63.5×31.45 mm
重量 275 g
ディテクタ
受光素子数 2098素子
分光器部
光コネクタ SMA905
A/D分解能 16 bit
熱安定性 0.05 pixels/℃
積算時間 1μs-2s
電子回路/インタフェース
消費電力 400mA(max)
PCインタフェース USB 2.0(Type-C）
コネクタ 16 pin Samtec TFM
動作ソフトウェア OPwave+（Windows7以降）
SR-2UV220 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2UV220-5 200 400 0.36 - 1800 Line Holographic UV
SR-2UV220-10 200 400 0.39 - 1800 Line Holographic UV
SR-2UV220-25 200 400 0.55 - 1800 Line Holographic UV
SR-2UV220-50 200 400 0.92 - 1800 Line Holographic UV
SR-2UV220-100 200 400 1.72 - 1800 Line Holographic UV
SR-2UV220-200 200 400 2.96 - 1800 Line Holographic UV
SR-2UV240 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2UV240-5 200 535 0.42 OSF 1200 Line Holographic UV
SR-2UV240-10 200 535 0.50 OSF 1200 Line Holographic UV
SR-2UV240-25 200 535 0.66 OSF 1200 Line Holographic UV
SR-2UV240-50 200 535 1.02 OSF 1200 Line Holographic UV
SR-2UV240-100 200 535 1.89 OSF 1200 Line Holographic UV
SR-2UV240-200 200 535 3.78 OSF 1200 Line Holographic UV
SR-2UVV240 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2UVV240-5 200 850 0.86 OSF 600 Lines Blazed at 240 nm
SR-2UVV240-10 200 850 1.01 OSF 600 Lines Blazed at 240 nm
SR-2UVV240-25 200 850 1.33 OSF 600 Lines Blazed at 240 nm
SR-2UVV240-50 200 850 2.06 OSF 600 Lines Blazed at 240 nm
SR-2UVV240-100 200 850 3.80 OSF 600 Lines Blazed at 240 nm
SR-2UVV240-200 200 850 7.61 OSF 600 Lines Blazed at 240 nm
SR-2UVV300 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2UVV300-5 200 850 0.86 OSF 600 Lines Blazed at 300 nm
SR-2UVV300-10 200 850 1.01 OSF 600 Lines Blazed at 300 nm
SR-2UVV300-25 200 850 1.33 OSF 600 Lines Blazed at 300 nm
SR-2UVV300-50 200 850 2.06 OSF 600 Lines Blazed at 300 nm
SR-2UVV300-100 200 850 3.80 OSF 600 Lines Blazed at 300 nm
SR-2UVV300-200 200 850 7.61 OSF 600 Lines Blazed at 300 nm
SR-2UVV400 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2UVV400-5 200 850 0.86 OSF 600 Lines Blazed at 400 nm
SR-2UVV400-10 200 850 1.01 OSF 600 Lines Blazed at 400 nm
SR-2UVV400-25 200 850 1.33 OSF 600 Lines Blazed at 400 nm
SR-2UVV400-50 200 850 2.06 OSF 600 Lines Blazed at 400 nm
SR-2UVV400-100 200 850 3.8 OSF 600 Lines Blazed at 400 nm
SR-2UVV400-200 200 850 7.61 OSF 600 Lines Blazed at 400 nm
SR-2VIS400 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2VIS400-5 385 1000 1.38 OSF 600 Lines Blazed at 400 nm
SR-2VIS400-10 385 1000 1.62 OSF 600 Lines Blazed at 400 nm
SR-2VIS400-25 385 1000 1.71 OSF 600 Lines Blazed at 400 nm
SR-2VIS400-50 385 1000 2.75 OSF 600 Lines Blazed at 400 nm
SR-2VIS400-100 385 1000 4.86 OSF 600 Lines Blazed at 400 nm
SR-2VN500 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2VN500-5 350 1000 0.86 OSF 600 Lines Blazed at 500 nm
SR-2VN500-10 350 1000 1.02 OSF 600 Lines Blazed at 500 nm
SR-2VN500-25 350 1000 1.34 OSF 600 Lines Blazed at 500 nm
SR-2VN500-50 350 1000 2.08 OSF 600 Lines Blazed at 500 nm
SR-2VN500-100 350 1000 3.83 OSF 600 Lines Blazed at 500 nm
SR-2VN500-200 350 1000 7.66 OSF 600 Lines Blazed at 500 nm
SR-2N1000 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2N1000-5 650 1000 0.84 - 600 Lines Blazed at 1.0 um
SR-2N1000-10 650 1000 0.99 - 600 Lines Blazed at 1.0 um
SR-2N1000-25 650 1000 1.30 - 600 Lines Blazed at 1.0 um
SR-2N1000-50 650 1000 2.01 - 600 Lines Blazed at 1.0 um
SR-2N1000-100 650 1000 3.72 - 600 Lines Blazed at 1.0 um
SR-2N1000-200 650 1000 7.44 - 600 Lines Blazed at 1.0 um
SR-2XR250 波長範囲(nm) 波長分解能(nm）参考値 フィルタ グレーティング
SR-2XR250-5 200 1050 1.44 OSF 500 Lines Blazed at 250 nm
SR-2XR250-10 200 1050 1.54 OSF 500 Lines Blazed at 250 nm
SR-2XR250-25 200 1050 2.02 OSF 500 Lines Blazed at 250 nm
SR-2XR250-50 200 1050 3.12 OSF 500 Lines Blazed at 250 nm
SR-2XR250-100 200 1050 5.76 OSF 500 Lines Blazed at 250 nm
SR-2XR250-200 200 1050 11.52 OSF 500 Lines Blazed at 250 nm

関連製品

オーシャンインサイト

Ocean SR4
ファイバマルチチャンネル分光器 (スタンダードモデル)

オーシャンインサイト

Flame【旧モデル】
ファイバマルチチャンネル分光器

オーシャンインサイト

HR4Proシリーズ【旧モデル】
高分解能ファイバマルチチャンネル分光器

オーシャンインサイト

OCEAN FX
高速データ取得・バッファリング分光器

オーシャンインサイト

OCEAN HDX
高分解能・バッファリング分光器

オーシャンインサイト

QEPro
電子冷却裏面入射型高SN比ファイバマルチチャンネル分光器

オーシャンインサイト

Flame-NIR+
近赤外ファイバマルチチャンネル分光器

オーシャンフォトニクス

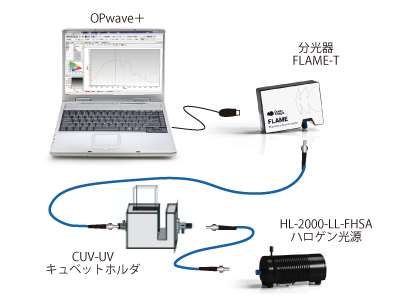

OP-SpecWide-TR
可視近赤外透過測定用分光測定システム

オーシャンフォトニクス

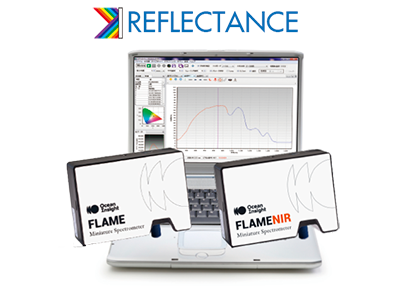

OP-SpecWide-RF
